목표화면


Step 1. 조회 조건 설정하기

i-AUD 디자이너에서 조회 조건 컨트롤을 생성하여 데이터의 조회 조건을 설정합니다.


1.1 컨트롤 생성하기

  1. 상단 메뉴 영역에서 UI Bot > Calendar, Label을 클릭해 컨트롤을 생성합니다.


1.2 컨트롤별 속성 설정

  1. 우측 컨트롤 속성 편집 영역에서 다음과 같이 Calendar의 속성을 지정해줍니다.
    • Name : VS_YM
    • InitDate : Now() 또는 DATE(0,0,0)



    Calendar 속성 설정 가이드

    Calendar 속성 설정과 관련된 가이드를 참고하려면 하단의 여기로 이동하세요.


  2. Label 컨트롤의 속성도 설정합니다.

    NameText
    Label조회년월

1.3 조회 버튼 컨트롤 생성

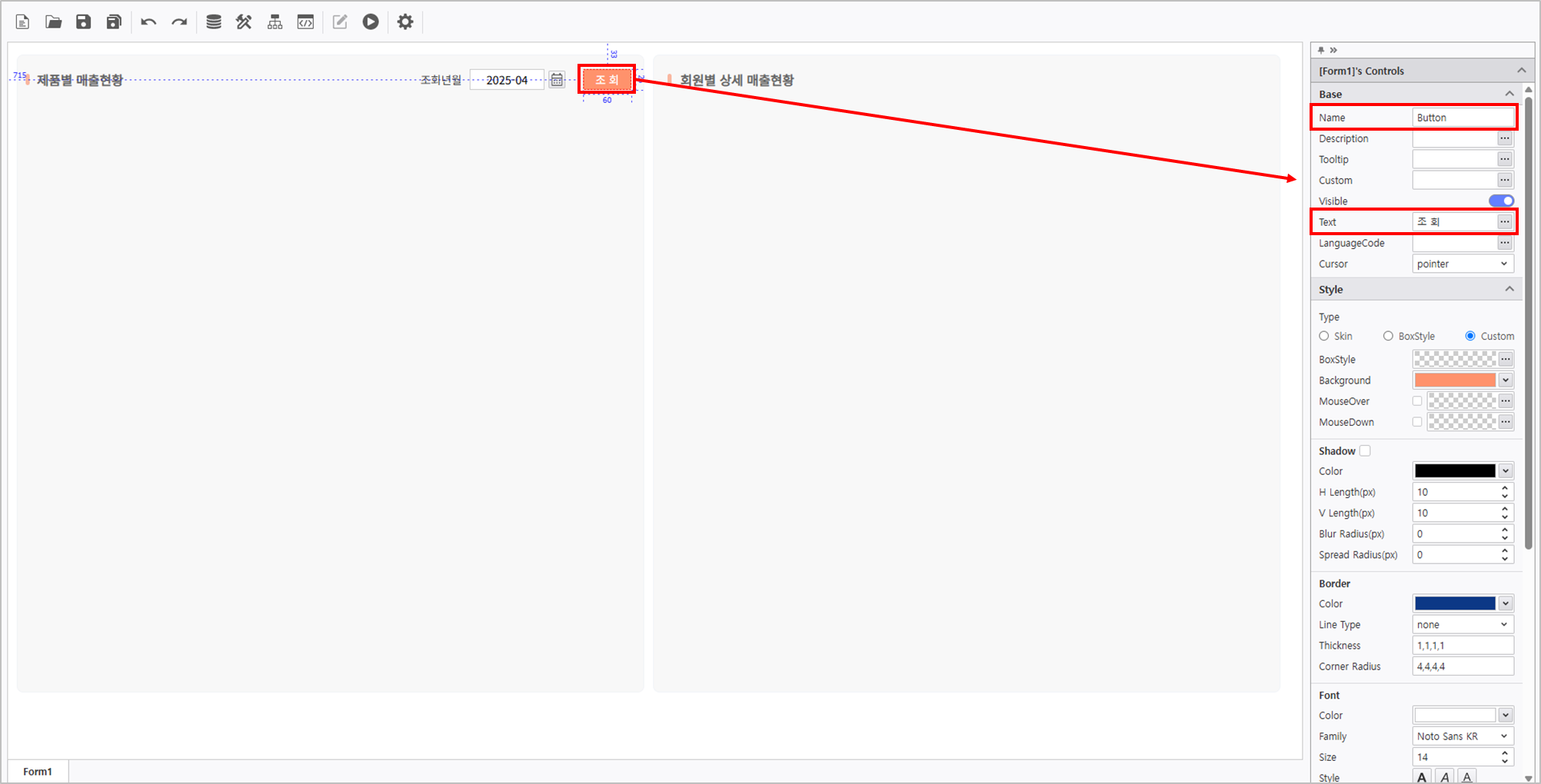

  1. 상단 메뉴 영역에서 UI Bot > Button을 클릭해 Button 컨트롤을 생성합니다.


  2. 우측 컨트롤 속성 편집 영역에서 다음과 같이 속성을 설정합니다.
    • Text : 조회
    • Style > Background : #ff926c


  3. 조회 조건 컨트롤이 잘 배치되었는지 확인합니다.


Step 2. Chart와 OlapGrid 연결

제품별 매출현황을 나타낼 OlapGrid와 Chart를 생성하고 연결합니다.

2.1 OlapGrid 설정

  1. OlapGrid 생성
    • UI Bot > Grid > "Olap-Grid"


  2. 매출분석 META 활용해 데이터 소스를 연결하고, AutoRefresh를 활성화 합니다.

    OlapGrid 데이터 소스 연결

    OlapGrid 우 클릭 > 데이터소스 > i-META > META 파일 선택

    • 매출분석 경로 : TBD > Sample > 3.Templates > OLAP > "매출분석"

    AutoRefresh 활성화

    OlapGrid의 우측 속성 창에서 AutoRefresh를 활성화합니다.

    조회 항목조회 조건변수
    • Column : [고객등급]
    • Data : [매출원가, 매출금액]
    		[년월]:VS_YM



  3. 우 클릭하여 디자인 메뉴를 실행한 후 디자인 속성을 변경합니다.

    설정기타
    • 자동 선택 영역 활성화
    • 범위 : 오른쪽 4, 아래쪽 1
    • 페이징 사용 비활성화
     상세 속성 설정
    • 자동 선택 영역 비활성화


    • 페이징 사용 비활성화



2.2 Chart 설정

  1. Chart 컨트롤 생성
    • UI Bot > Chart > Chart 생성



  2. 우측 속성 메뉴에서 Chart 속성을 설정합니다.
    • Olap-Grid : Form1.OlapGrid



  3. 디자인 메뉴를 클릭하여 디자인 속성을 변경합니다.

    기본계열축범례
    • 데이터 레이블 : Value
    • [매출원가] > 차트 유형 : 곡선형
    • [매출원가] 축 : Y2
    • [매출원가] > 기타 > 레이블정렬 : TopCenter
    • [매출금액] > 기타 > 레이블정렬 : BottomCenter
    • Y1축 : 표시 비활성화
    • X축 > 디자인 : 주 눈금선 두께 0
    • 위치 : Top, Right
    • 방향 : Horizontal


보고서가 정상적으로 동작하는지 확인합니다.




Step 3. ListGrid 설정


상세 매출현황을 나타낼 ListGirid를 설정합니다.


  1. UI Bot > Grid > ListGrid를 생성합니다.


  2. 매출분석 META 활용해 데이터 소스를 연결하고, AutoRefresh를 활성화 합니다.

    조회항목조회조건변수

    [고객등급, 상품대분류, 상품중분류,
    매출수량, 단위원가, 매출단가, 매출금액]

    [년월]

    		:VS_YM
    [고객등급]@:VS_LEVEL

    변수 이름 설정

    AUD플랫폼의 변수와 관련된 가이드를 확인하고 싶다면 여기를 클릭하세요


    • VS_YM :
      Calendar 컨트롤의 날짜 값을 기준으로 조회하기 위해 사용하는 변수


    • VS_LEVEL :
      [고객등급] 데이터를 기준으로 ListGrid 값을 조회하기 위한 변수
      Step 5. Script Editor에서 활용

  3. 디자인 메뉴를 클릭하여 디자인 속성을 변경합니다.

    설정 > 기본설정 > Group
    • 헤더보기 > Row : 비활성화
    • 그룹 : [고객등급, 상품대분류, 상품중분류]
    • 소계 위치 : Top
    • 총합계 위치 : Top

보고서가 정상적으로 동작하는지 확인합니다.


Step 4. Process Bot 활용


차트 색상과 보고서 갱신을 위한 로직을 설정합니다


  1. 상단 아이콘에서 Process Bot 아이콘을 클릭합니다.
  2. Chart 색상 설정 모듈 설정하기
  3. 데이터 갱신을 위한 조회 버튼 설정하기


Step 5. Script Editor 활용
