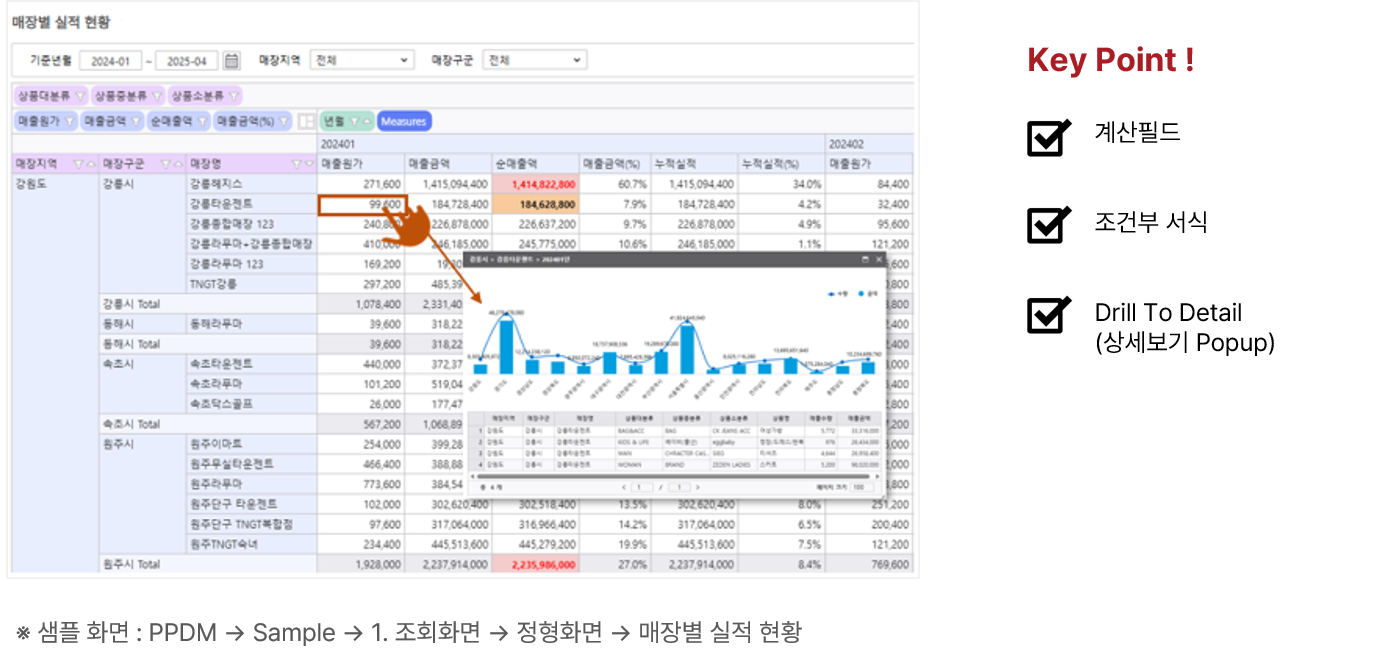

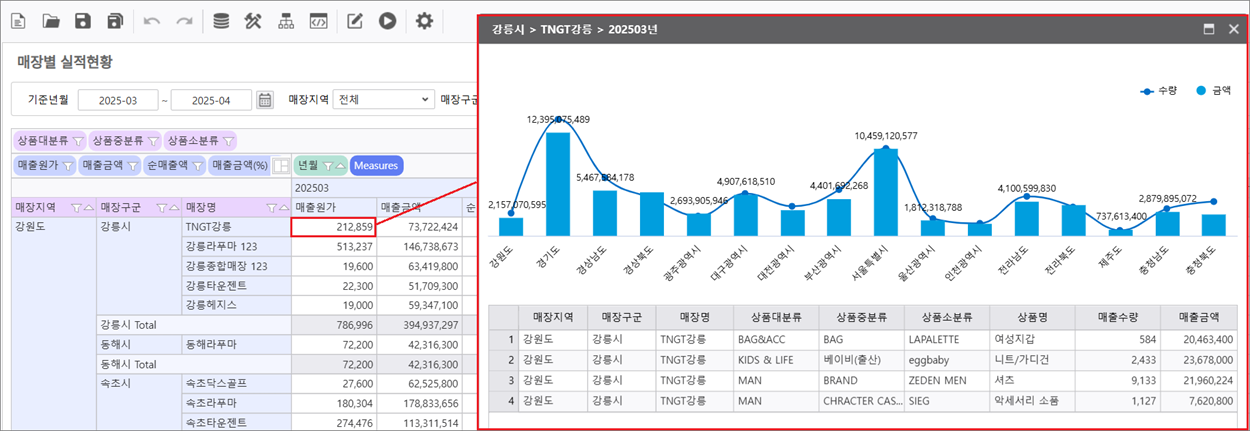

| 목표화면 | |
| |
|

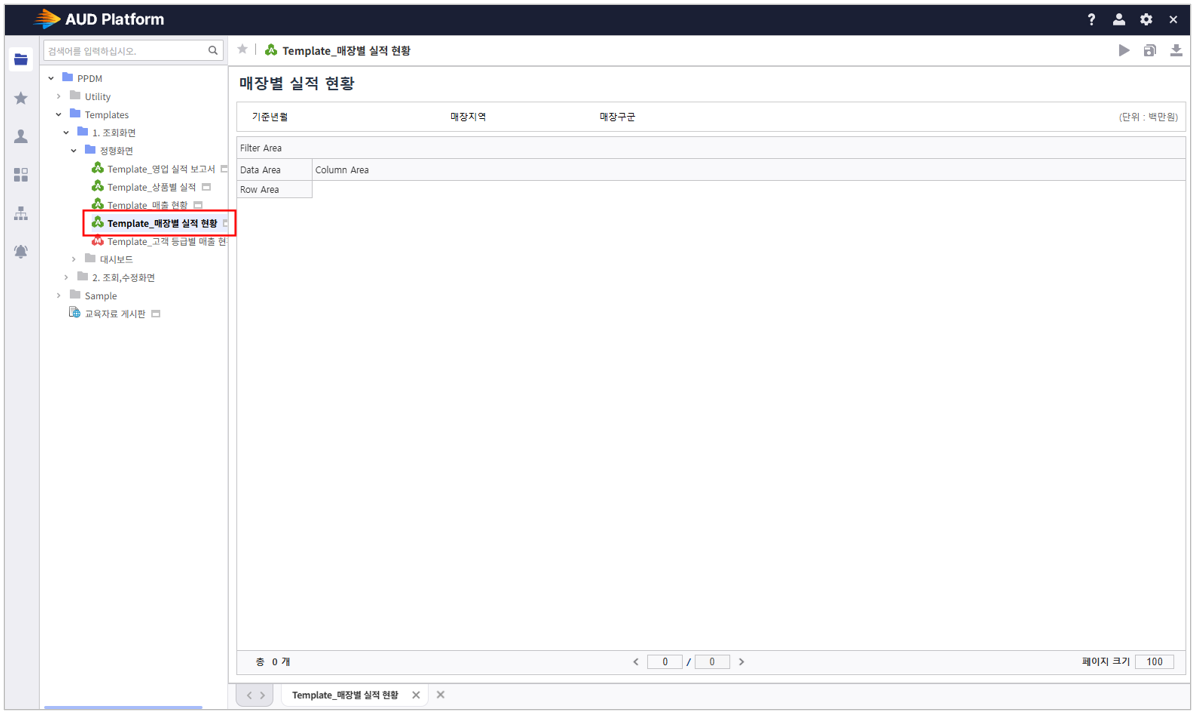

(다른 이름으로 저장) 버튼을 클릭하여 작업할 폴더에 저장합니다.
(보고서 편집) 버튼을 클릭하여 디자이너 창을 실행합니다.Step 1. 데이터 연결하기
- i-META와 SQL을 이용하여 데이터를 가져오고 Control에 연결합니다.

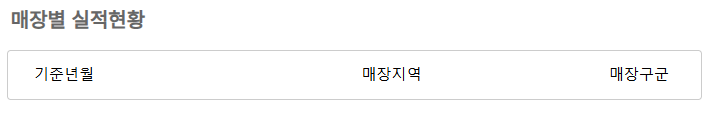

1.1 조회 조건 컨트롤 라벨
UI Bot의 Label을 선택하여 컨트롤을 생성하고 속성을 변경합니다.
이와 같은 방법으로 각 컨트롤의 제목 Label 컨트롤을 생성합니다.

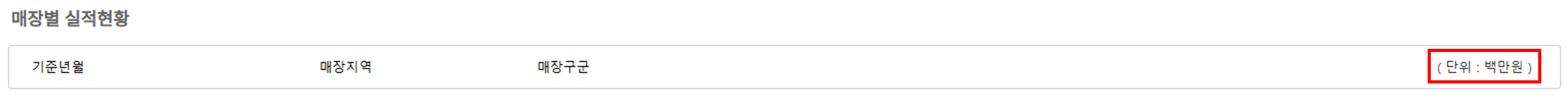

컨트롤 속성 중 Docking 기능을 이용하면 Margin 값에 따라, 해당 컨트롤이 설정된 위치에 고정됩니다. 이를 통해 보고서 창의 크기가 변경되더라도 컨트롤은 항상 지정된 위치에 유지될 수 있도록 설정이 가능합니다.
(예시) Right 고정 후 Margin은 0,0,30,0 설정 (Margin 설정은 Left,Top, Rigth, Bottom) |
(참고) Docking 기능 사용하기
1.2 조회 조건 컨트롤 생성
Label Text | Name | Control Type | DataSource Name | InitDate | i-META 조건 연결 필드 명 |
|---|---|---|---|---|---|
기준년월 | VS_FROM, VS_TO | Calendar - M FromTo | - | DATE(0,F,0);DATE(0,0,0) | 년월 |
매장지역 | VS_AREA | ComboBox - ComboBox | 매장지역 | 전체 | 매장지역 |
매장구군 | VS_GUGUN | ComboBox - ComboBox | 매장구군 | 전체 | 매장구군 |
1. 기준년월 캘린더

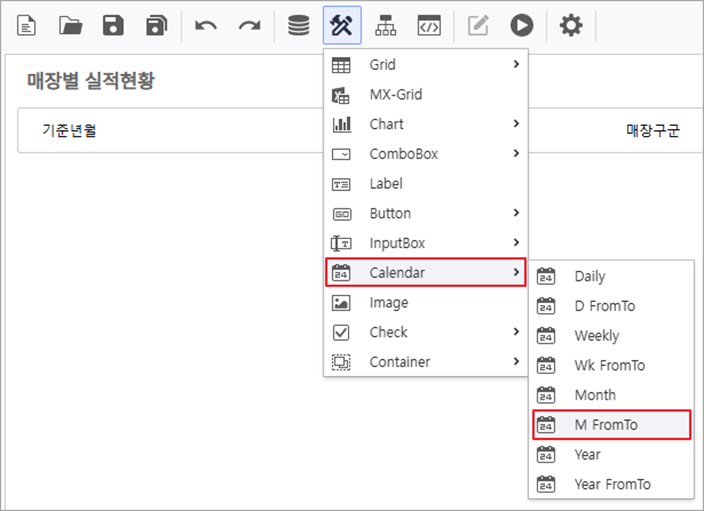

- UI Bot의 Calender > M FromTo를 선택하여 컨트롤을 생성합니다.

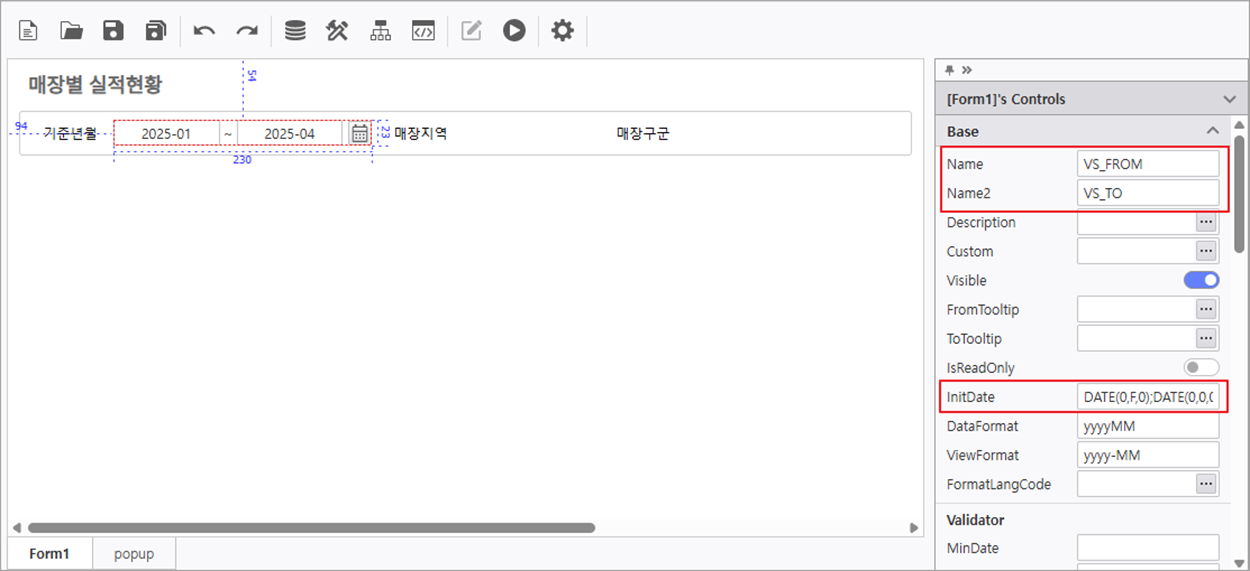

-기준년월 캘린더 컨트롤의 속성을 설정합니다.
- Name : VS_FROM
- Name2 : VS_TO
- InitDate : DATE(0,F,0);DATE(0,0,0)
InitDate를 설정하여 캘린더 컨트롤의 초기값을 세팅합니다.
20230101 또는 2023-01-01 등의 숫자 형식으로 입력합니다.
NOW()를 입력하면 현재 날짜로 설정됩니다.
DATE(0,0,0) = NOW() 함수 안의 인자가 각각 DATE(년, 월, 일)을 뜻하며, 현재 날짜 기준으로 증감이 가능합니다. Ex) 현재 날짜보다 1년 전 날짜를 입력하고 싶을 때 : DATE(-1,0,0)
F(First) : 1900년, 1월, 1일 L(Last) : 2999년, 12월, 해당 월의 마지막 날짜(28일~31일) Ex) 현재 년도의 1월 1일을 입력하고 싶을 때 : DATE(0,F,F) 현재 년월의 말일을 입력하고 싶을 때 : DATE(0,0,L)
From Date와 To Date를 ;(세미콜론)으로 구분하여 작성합니다. Ex) DATE(-1,0,0);NOW() |
숫자2. 매장지역 및 매장구군 콤보박스

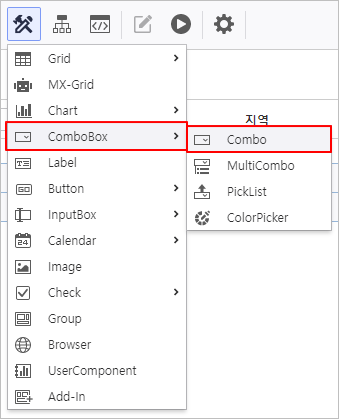

-UI Bot의 ComboBox > Combo를 선택하여 컨트롤을 생성합니다.

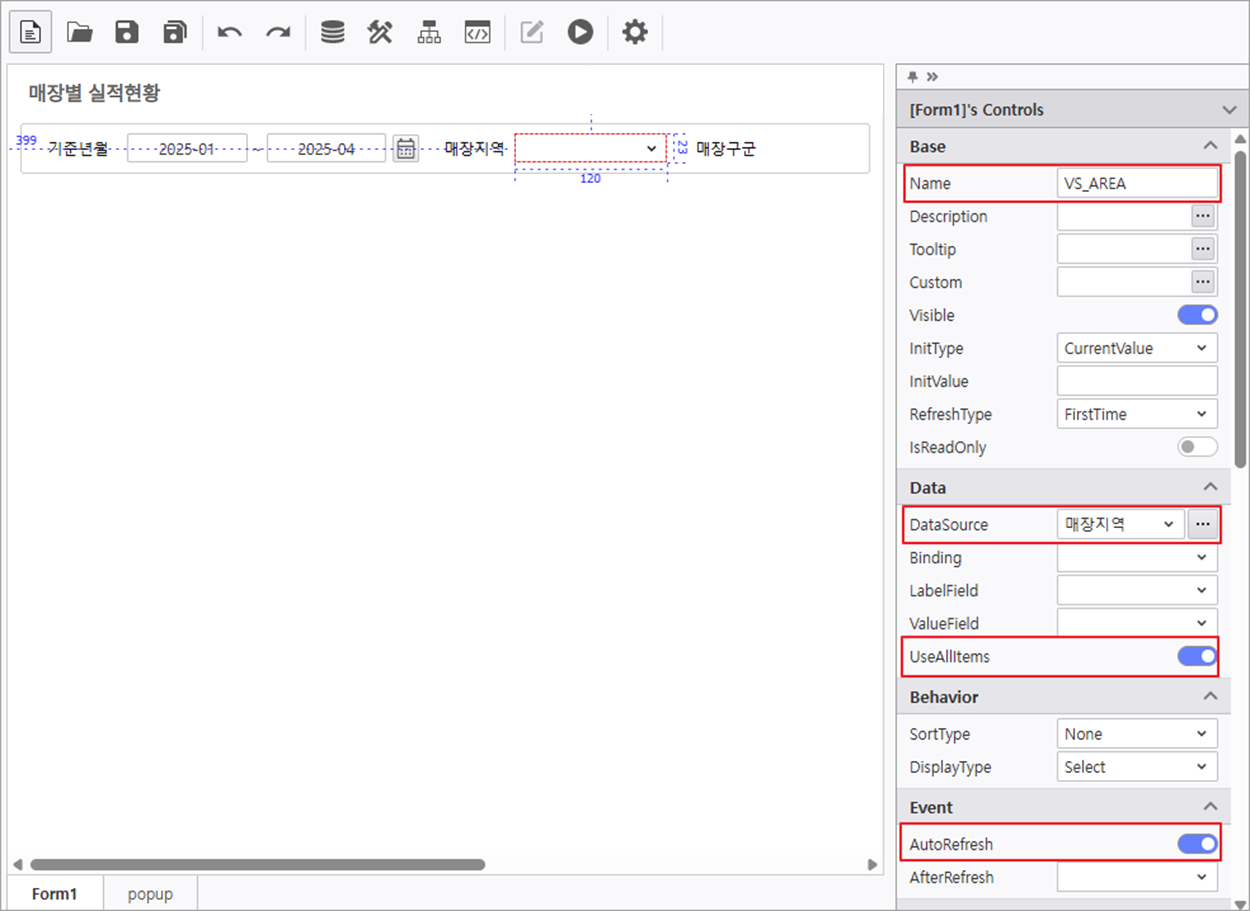

-매장지역 콤보박스 컨트롤의 속성을 설정합니다.
- Name : VS_AREA
- DataSource : 매장지역
- UseAllItems : 활성화
- AutoRefresh: 활성화

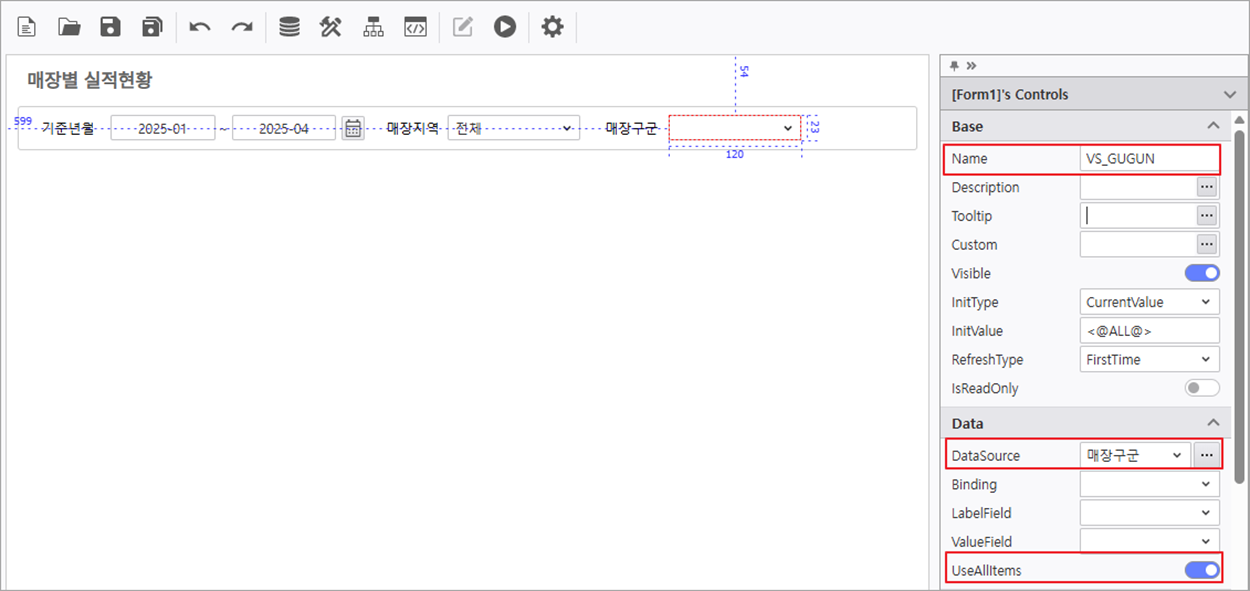

3. 지역 콤보박스 컨트롤의 속성을 설정합니다.
- Name : VS_GUGUN
- DataSource : 매장구군
- UseAllItems 활성화
ㅅ

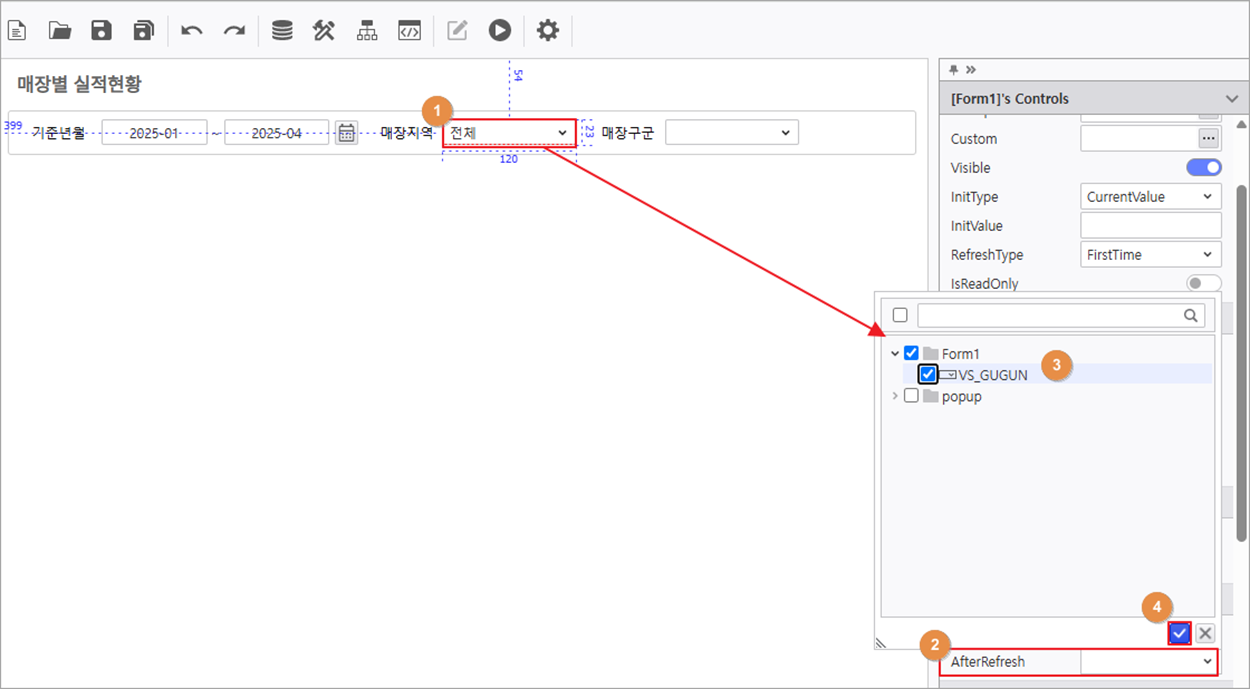

4. AfterRefresh 기능을 이용하여 매장지역을 선택하면, 선택된 지역에 속한 매장구군 목록만 나타나도록 설정합니다.
- 매장지역 콤보박스 선택 후 AfterRefresh : VS_GUGUN 선택
1.3 Olap-Grid 데이터 연결

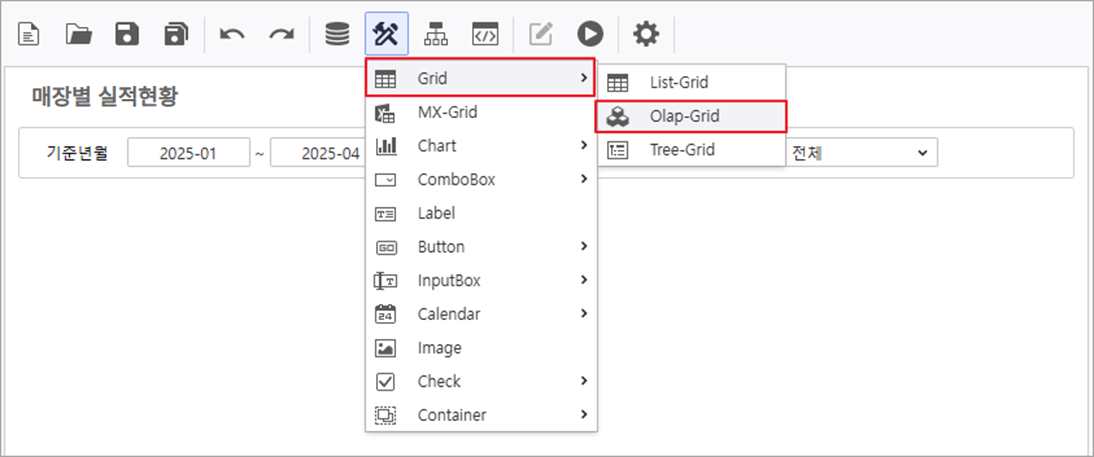

1. Olap-Grid를 배치 합니다.

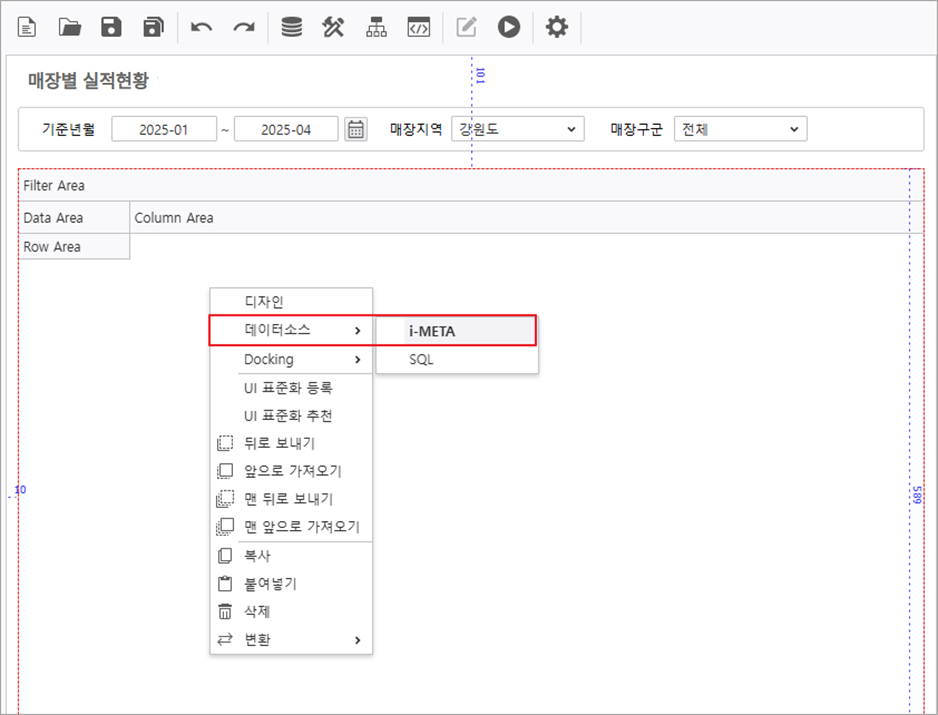

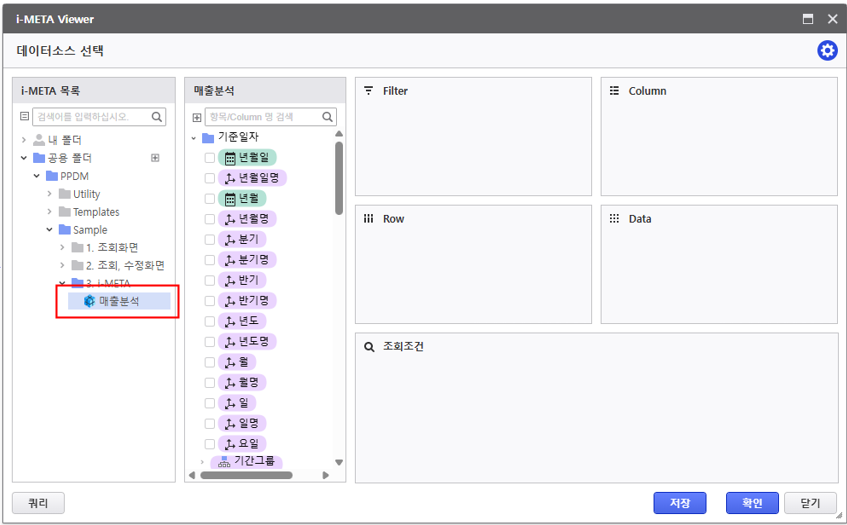

2. Olap-Grid에 출력할 데이터소스를 i-META로 연결하기 위해 그리드 컨트롤에 마우스 우 클릭하여 데이터소스> i-META 를 선택합니다.
i-META File 정보
- 경로 : 공용 폴더 > PPDM > Sample > 3. i-META > 매출분석

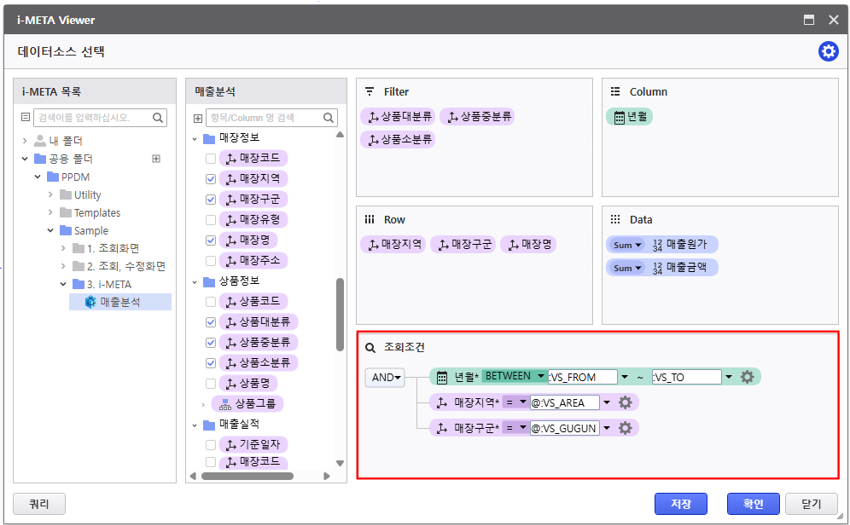

- 필드를 Drag&Drop으로 배치한 후 조회조건 필드와 보고서에 생성한 컨트롤들을 연결합니다.
년월 BETWEEN :VS_FROM ~ :VS_TO
매장지역 = @:VS_AREA
매장구군 = @:VS_GUGUN
|

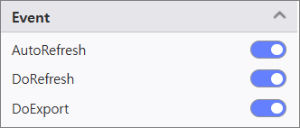

Event에 AutoRefresh를 활성화 합니다.

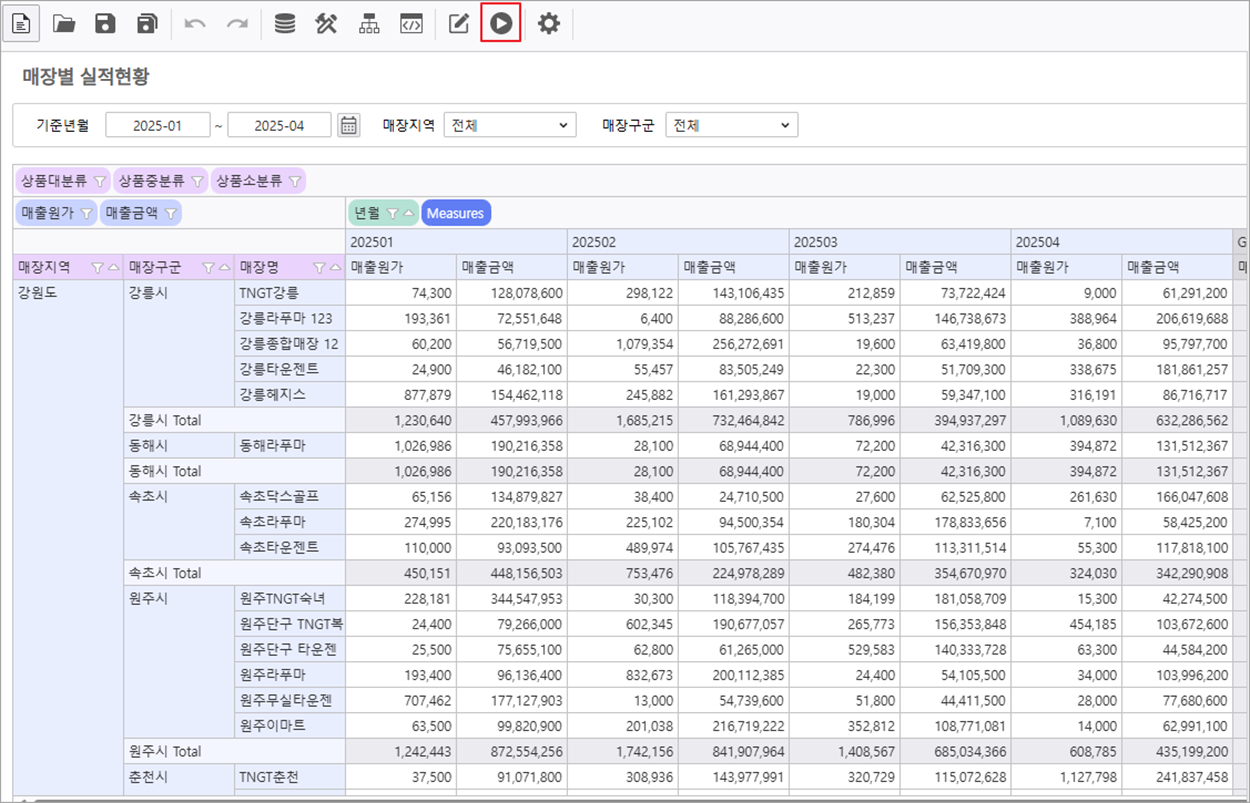

- [실행] 버튼을 눌러 데이터를 그리드에 연결하고 데이터가 정상적으로 조회 되는지 확인합니다.
Step 2. 계산필드 추가하기
1. OLAP 수식을 이용하여 계산 필드를 추가할 수 있습니다.
순매출액, 매출금액(%), 누적실적, 누적실적(%) 계산필드 추가하기
| 캡션 | 2차계산 | 서식 | 수식 |
|---|---|---|---|
| 순매출액 | [매출금액]-[매출원가] | ||
| 매출금액(%) | Type - SubTotalPercentOfRow | {0:N1}% | [매출금액] |
| 누적실적 | Type - RunningSum, Field - 년월 | [매출금액] | |
| 누적실적(%) | 백분율 : {0:P1}, 소수 자리수 : 1 | GetVariationValue("[누적실적]", false) / ForAll("[년월]", "[매출금액]", true) |

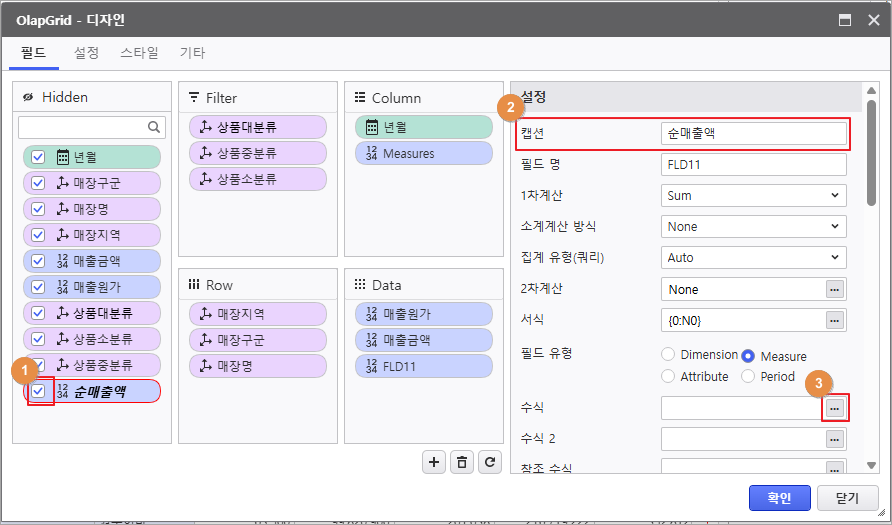

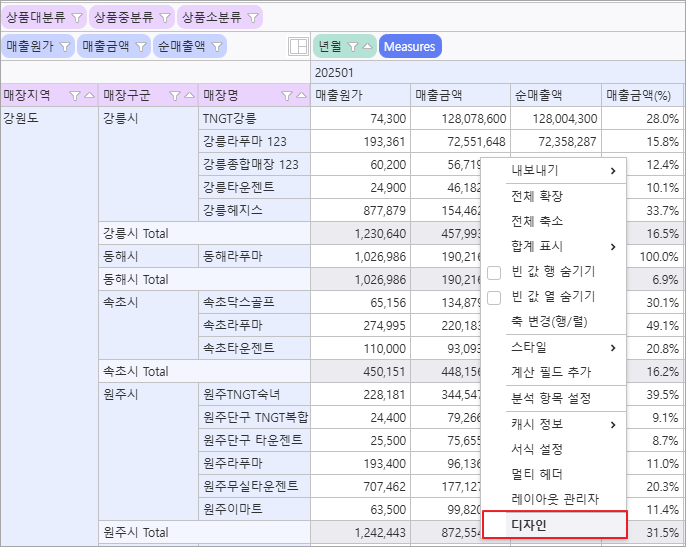

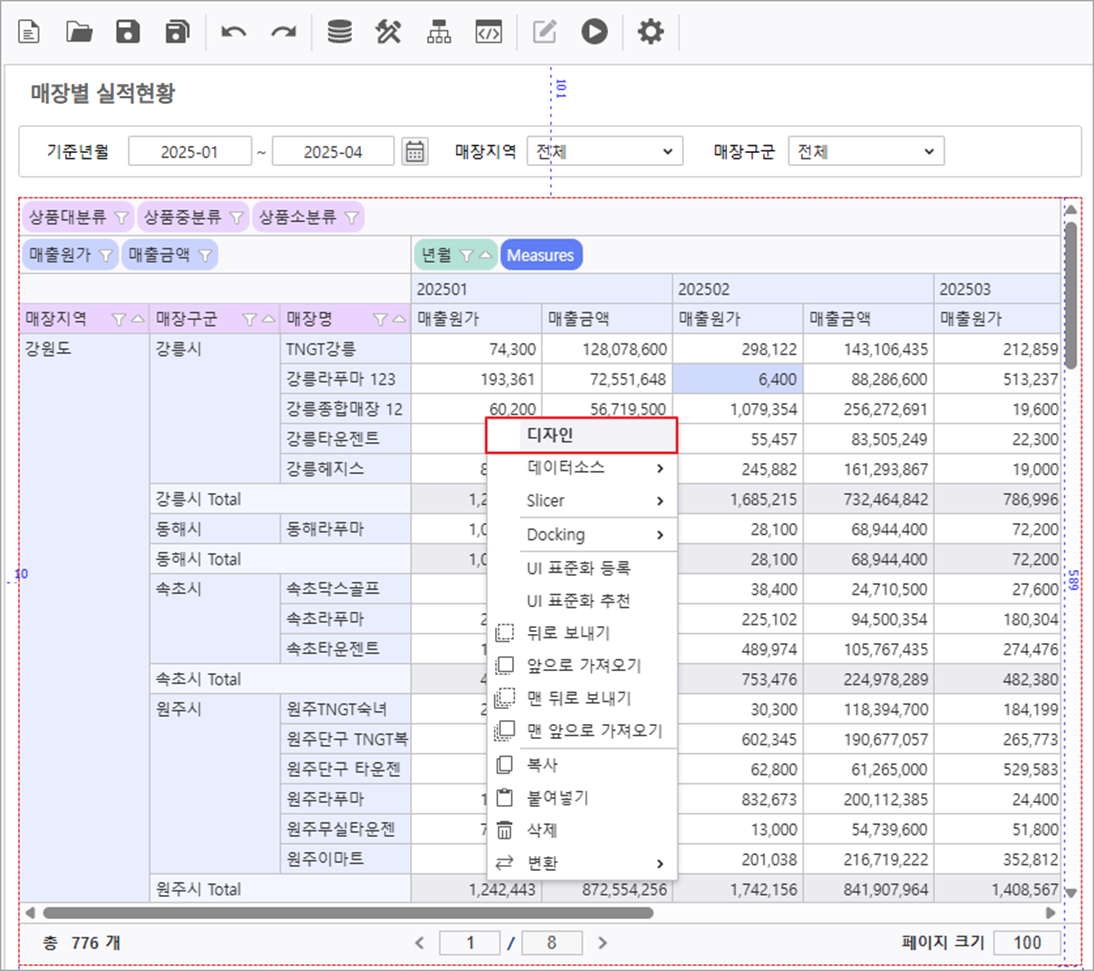

2.아래와 같이 그리드에서 우 클릭 후 디자인 > 필드에서 계산필드를 생성합니다.

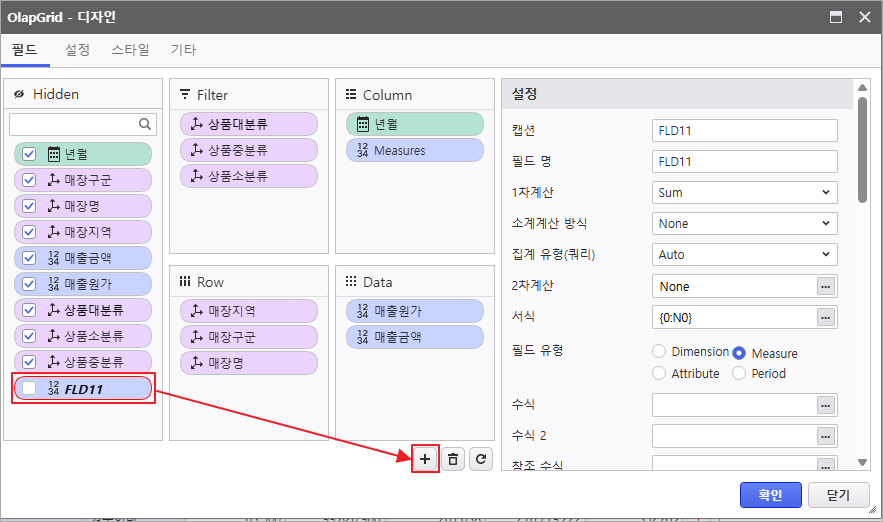

필드 추가하기
-
버튼을 눌러 필드를 추가합니다.
- 생성된 필드명 앞에 체크하면 해당 필드가 Data영역으로 이동 됩니다.
캡션명 : 순매출액

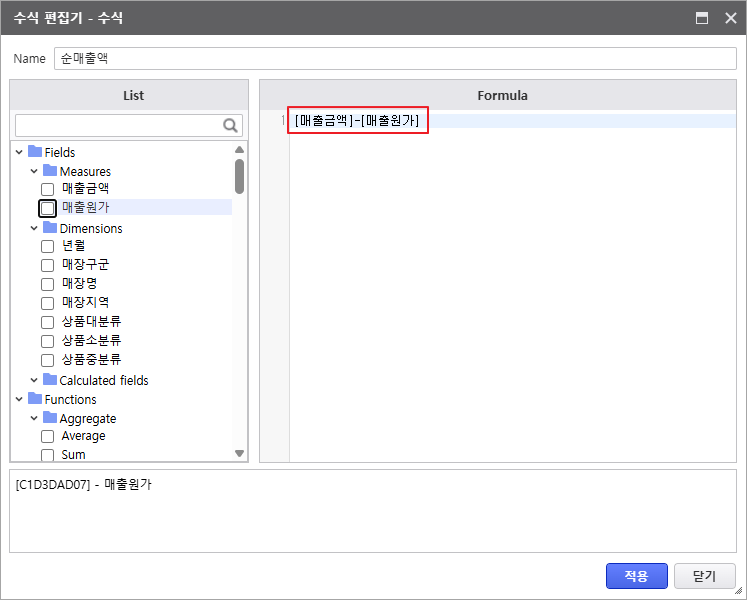

- 수식의
더보기 버튼을 클릭하여 수식 편집기 창을 실행한 후 입력 창에 [매출금액]-[매출원가]를 입력합니다.
(
수식 편집기는 대소문자, 띄어쓰기 등을 구분하므로 좌측 List에서 항목을 클릭으로 선택하여 작성하는 것이 편리합니다.)

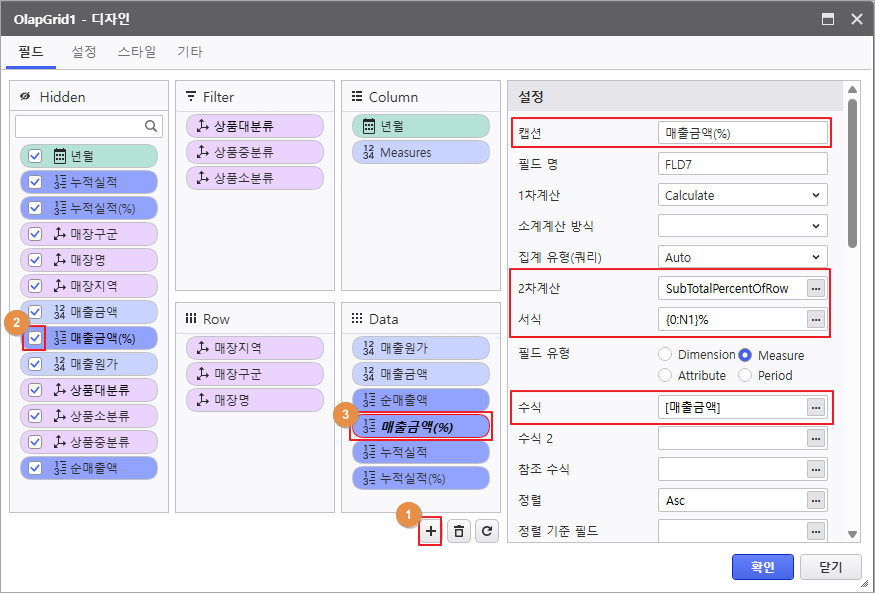

- 매출금액(%) 계산필드도 필드도 아래와 같이 입력합니다.
캡션: 매출금액(%)
2차계산: SubTotalPercentOfRow
서식: {0:N1}%
수식: [매출금액]

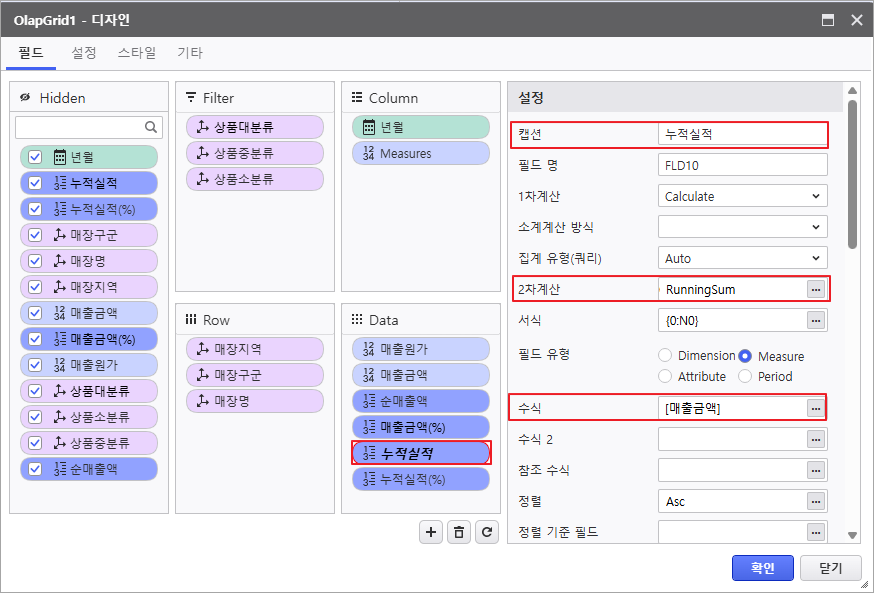

2. 누적실적 계산필드도 필드도 아래와 같이 입력합니다.
캡션: 누적실적
2차계산: RunningSum, Field: 년월
수식: [매출금액]

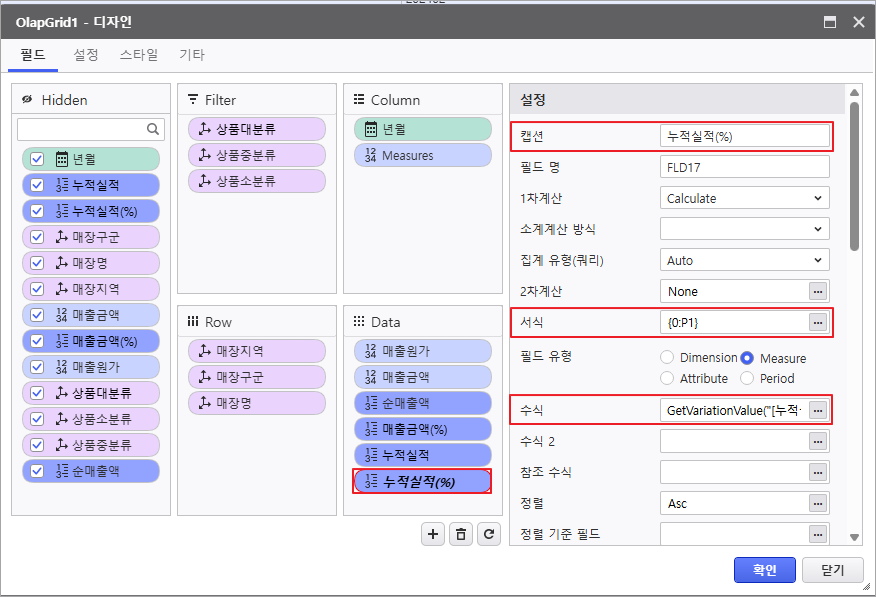

3. 누적실적(%) 계산필드도 필드도 아래와 같이 입력합니다.
캡션: 누적실적(%)
서식: {0:P1}
수식: GetVariationValue("[누적실적]", false)/ForAll("[년월]", "[매출금액]", true)
목록에 있는 함수를 클릭하면 설명을 볼 수 있습니다. -GetVariationValue 해당 셀의 특정 메져 값으로 2차계산의 값을 반환합니다. * object GetVariationValue("[FIELD]") -ForAll 배치에 대해 제어하는 함수로 현재 배치를 기준으로 Dimensions에 정의된 항목을 제거하여 상위 합에 대한 접근이 가능하게 합니다. * object ForAll("[Dimension 1];[Dimension 2]", "[Measure]", NoFilter) |

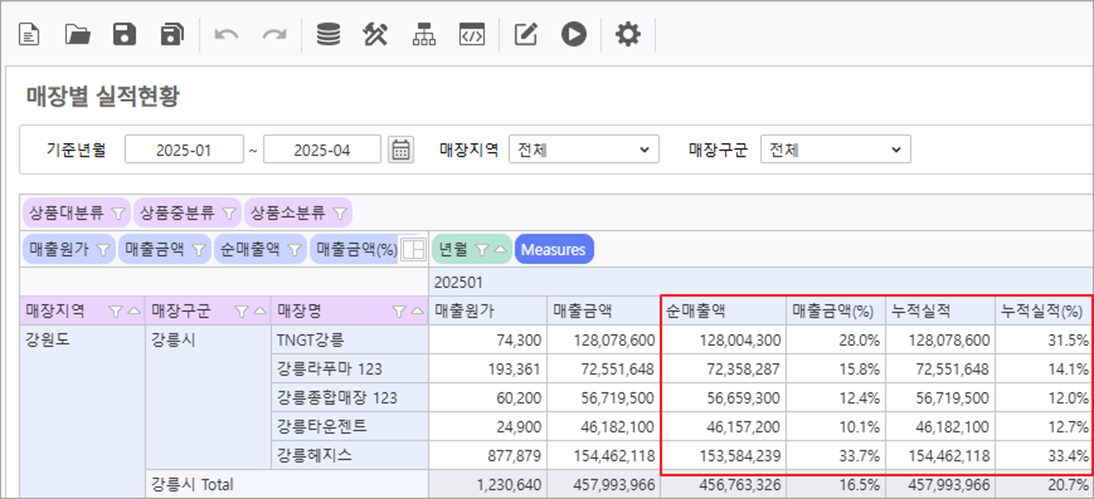

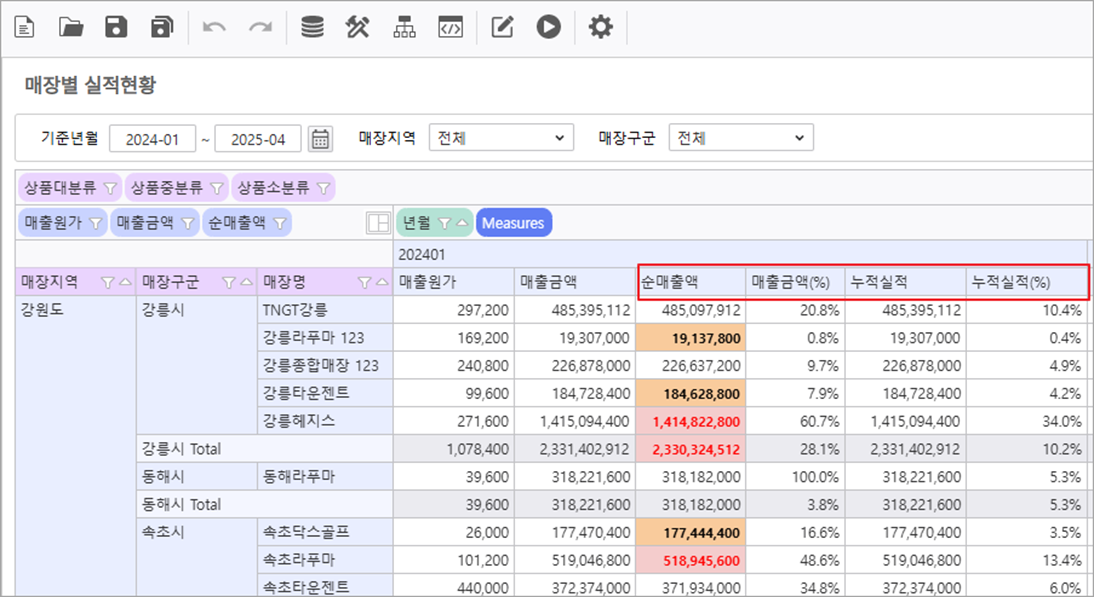

4. 설정한 계산필드 항목들이 정상적으로 적용되어 나타나는지 실행버튼을 눌러 확인합니다.
Step 3. 사용자 정의 항목 추가하기
- 사용자 정의 항목 기능을 이용하여 분석 항목을 추가할 수 있습니다.

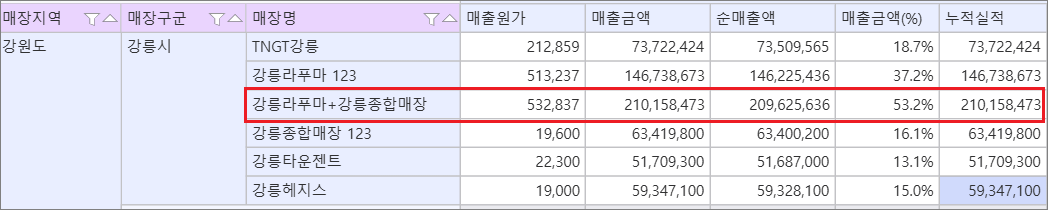

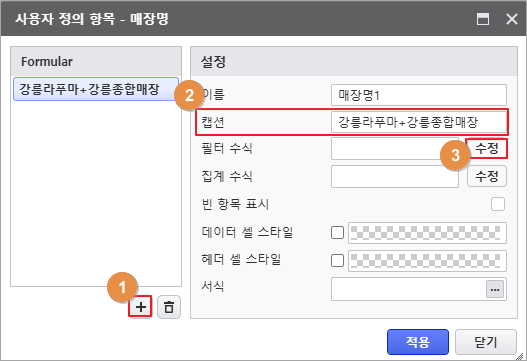

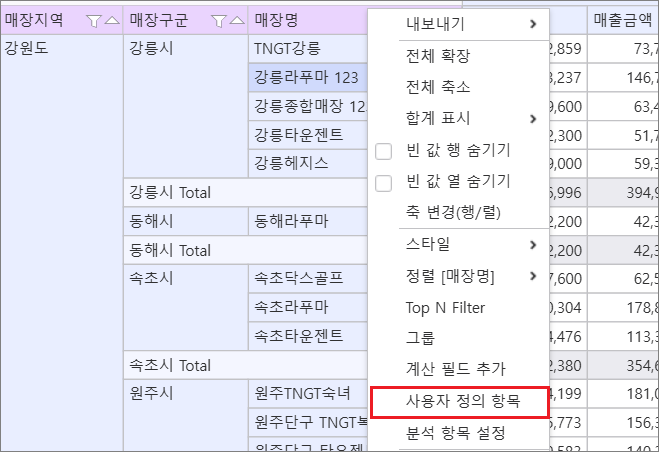

1. [매장명] 필드에서 마우스 우 클릭 후 [사용자 정의 항목]을 클릭하여 사용자 정의 항목 설정 창을 실행합니다.
- 하단의 버튼을 클릭하여 신규 항목을 추가한 뒤 캡션명을 입력합니다.
- 캡션 : 강릉라푸마+강릉종합매장

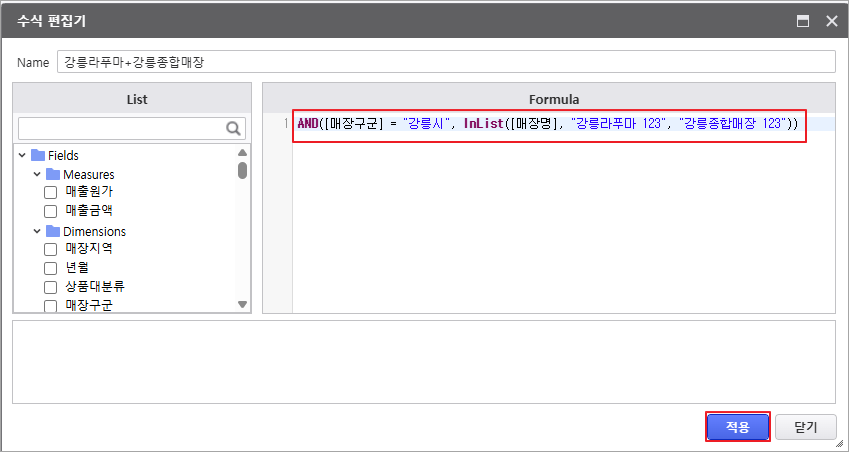

- 필터 수식의 [수정] 버튼을 클릭하여 수식 편집기 창을 실행합니다.
- 수식 입력 창에 수식을 작성합니다.
- AND([매장구군] = "강릉시", InList([매장명], "강릉라푸마 123", "강릉종합매장 123"))
목록에 있는 함수를 클릭하면 설명을 볼 수 있습니다. -AND 넘겨진 파라미터 n개의 논리곱을 반환합니다. * bool AND(bool condition1, bool condition2, ...) -InList 대상 필드의 값이 비교 값 목록내에 존재하는지 여부를 반환합니다. * bool InList([FIELD_NAME], "value1","value2", ...) |
Step 4. 조건부 서식 설정하기
조건부 서식 기능을 이용하여 조건에 따라 서식을 지정할 수 있습니다.
조건 기준 : 표기된 데이터 값에 따라 유동적으로 조건을 변경합니다.

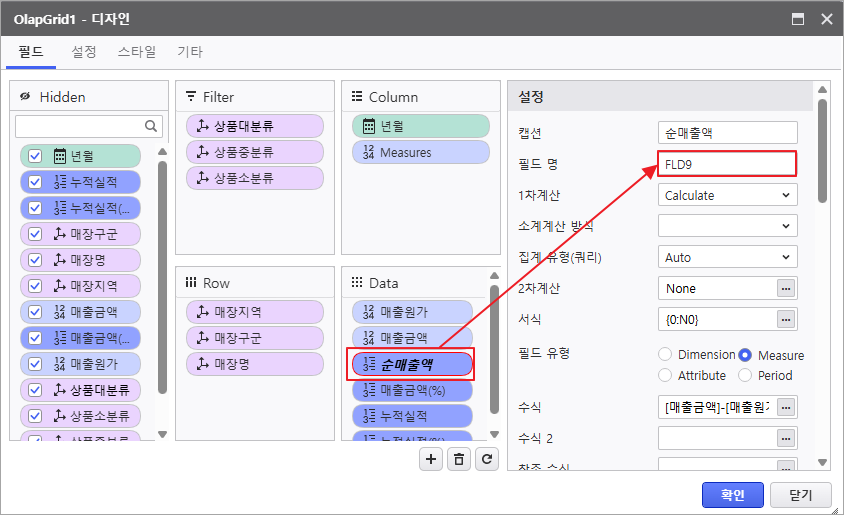

- 그리드를 우 클릭 후 디자인 메뉴로 이동합니다.
- 조건의 대상이 될 필드 명을 복사합니다.

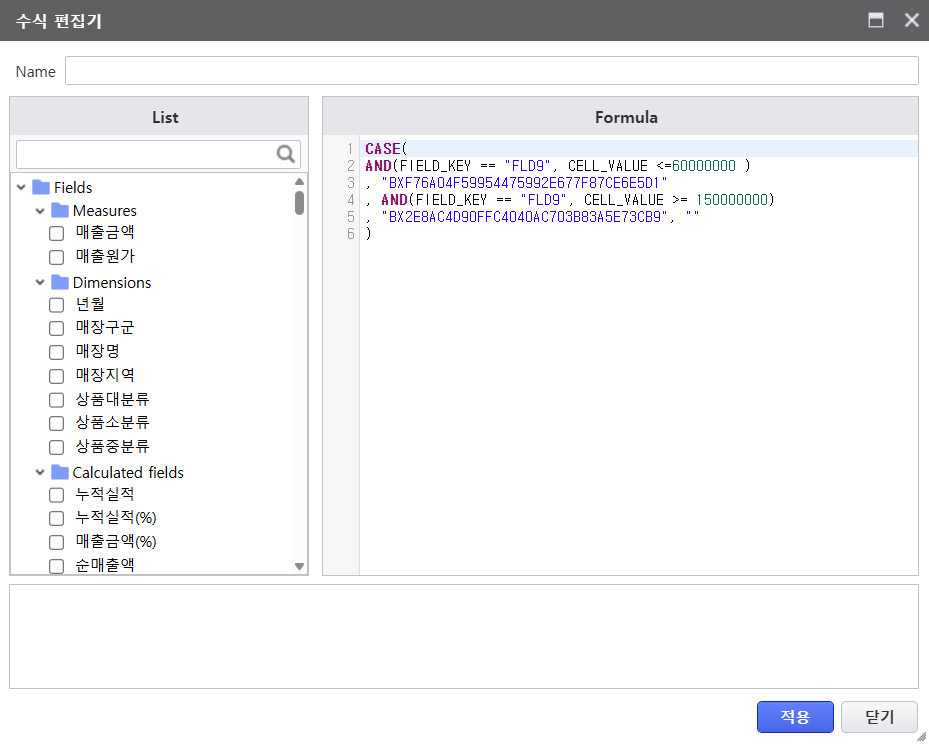

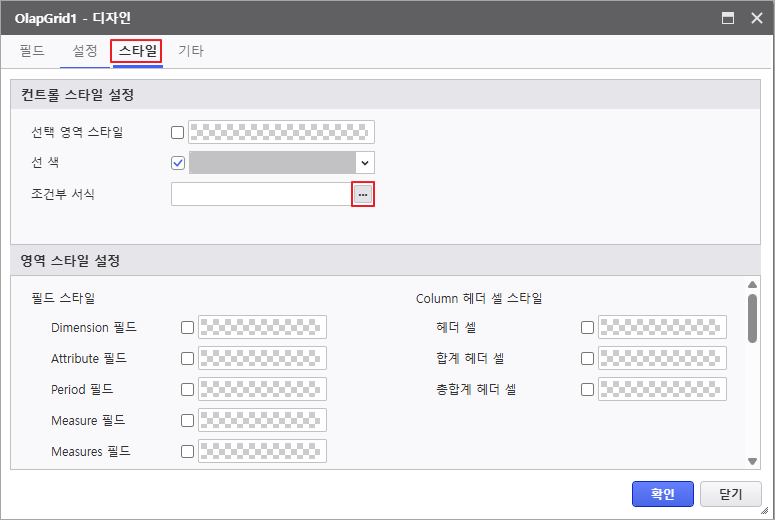

- [스타일] 탭에서 조건부 서식의 버튼을 눌러 수식 편집기 창을 실행합니다.
-조건에 맞도록 수식을 작성한 후 [적용] 버튼을 눌러 수식을 입력합니다.
( 스타일은 List 목록에 스타일명으로 검색하고, 필드명 복사는 아래와 같이 복사합니다. )
CASE( |
목록에 있는 함수를 클릭하면 설명을 볼 수 있습니다. -CASE(SWITCH로 검색) 조건 n 개에 대해 순차적으로 검사하여 가장 처음으로 참인 조건의 값을 반환합니다. * object Switch(bool condition1, object value1 , bool condition2, object value2 , bool conditionX, object valueX , object elseValue) -AND 넘겨진 파라미터 n개의 논리곱을 반환합니다. * bool AND(bool condition1, bool condition2, ...) |
Step 5. Drill To Detail 동작 설정하기
변수편집기와 프로세스 봇을 설정하여 Olap-Grid의 데이터 셀을 더블 클릭하면, 클릭한 셀의 세부 데이터를 조회할 수 있는 팝업을 띄우도록 설정합니다.

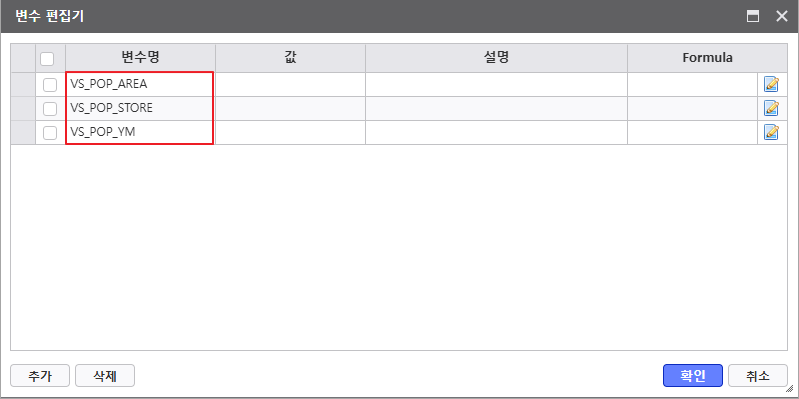

5.1 변수 편집기
보고서에서 사용할 변수들을 변수 편집기에서 관리할 수 있습니다.
(템플릿 보고서에는 변수가 이미 등록되어 있는 상태입니다.)
편집 그룹 > Variables(변수 편집기)
5.2 Process Bot 활용 저장 동작 설정

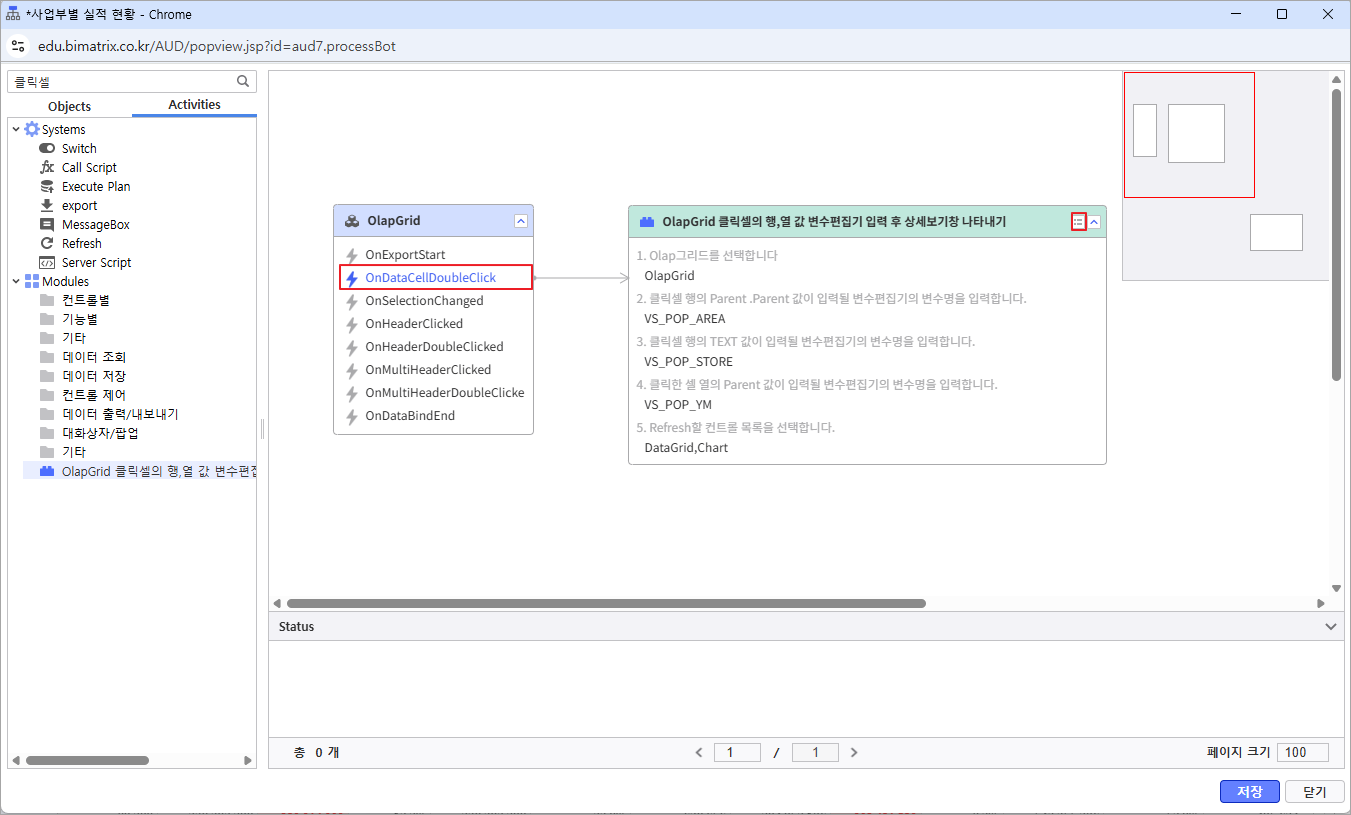

프로세스 봇을 활용하여 OlapGrid 셀 더블 클릭시 POPUP폼이 상세보기창으로 보여지도록 설정합니다.

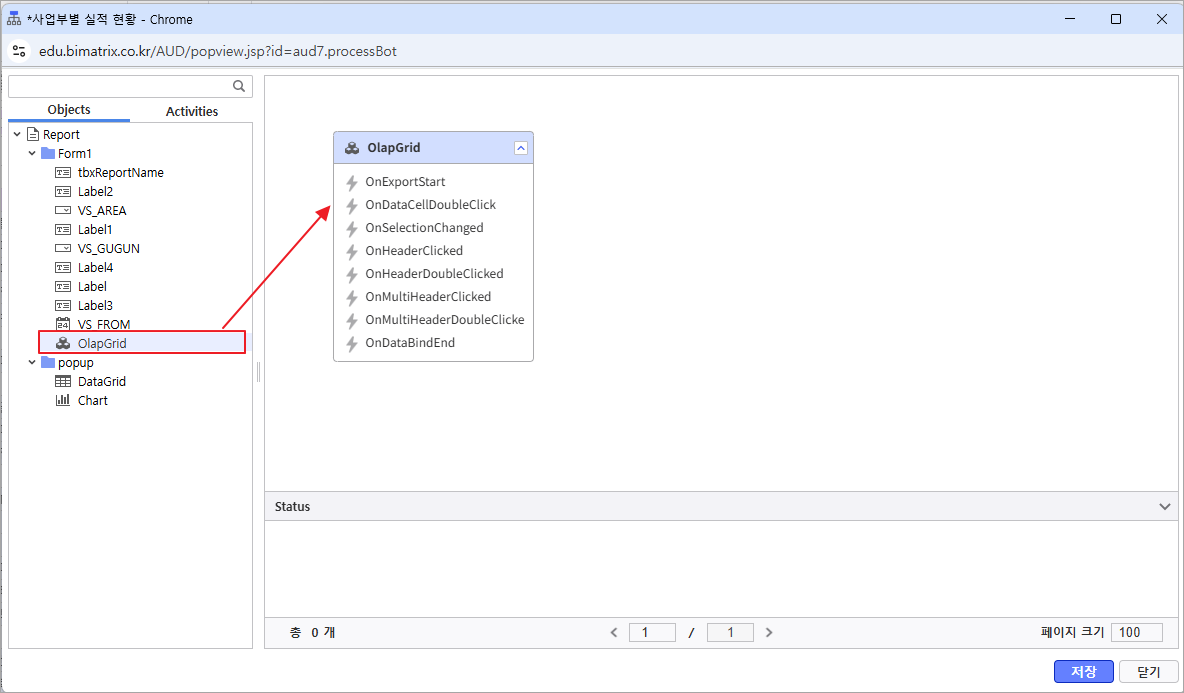

- Process Bot아이콘(
)을 클릭하여 프로세스 봇 창을 실행하고, OlapGrid 컨트롤을 더블 클릭합니다.

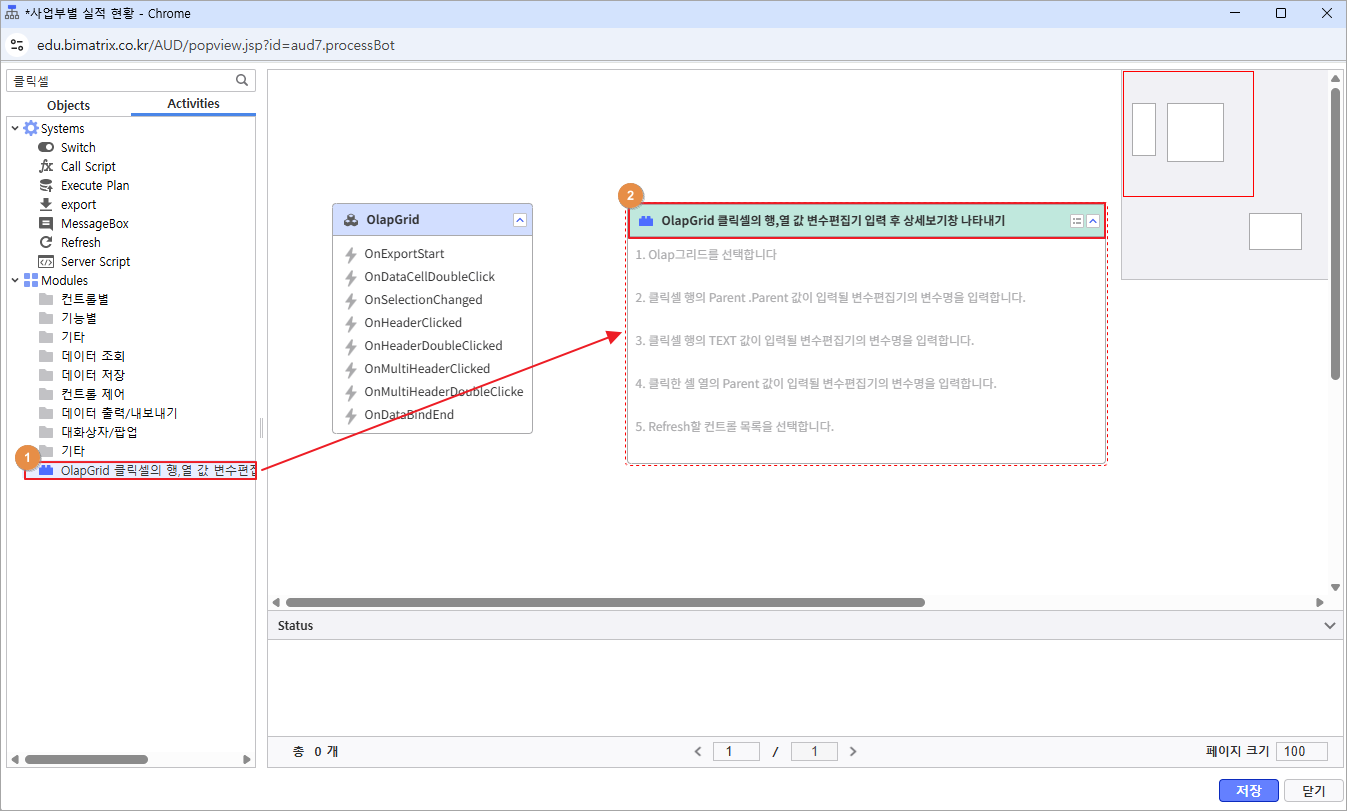

-Activities 탭에서 '상세보기' 로 검색하여 'OlapGrid 클릭셀의 행,열 값 변수 편집기 입력 후 상세보기창 나타내기' 모듈을 더블 클릭합니다.
모듈 파라미터 설정 아이콘(
)을 클릭하여, 'OlapGrid 클릭셀의 행,열 값 변수 편집기 입력 후 상세보기창 나타내기' 동작을 설정합니다.
OlapGrid > OnDataCellDoubleClick 이벤트와 모듈을 연결 후 저장합니다.Olap 그리드의 클릭한 셀의 매장구군, 매장명, 년월이 변수 편집기에 입력되도록 아래와 같이 옵션 설정 값을 입력
-VS_POP_AREA
-VS_POP_STORE
-VS_POP_YM
5.3 popup 화면 설정
- Olap-Grid의 데이터 셀을 더블 클릭하면, 실행되는 Chart & DataGrid 팝업 창의 화면을 설정합니다.

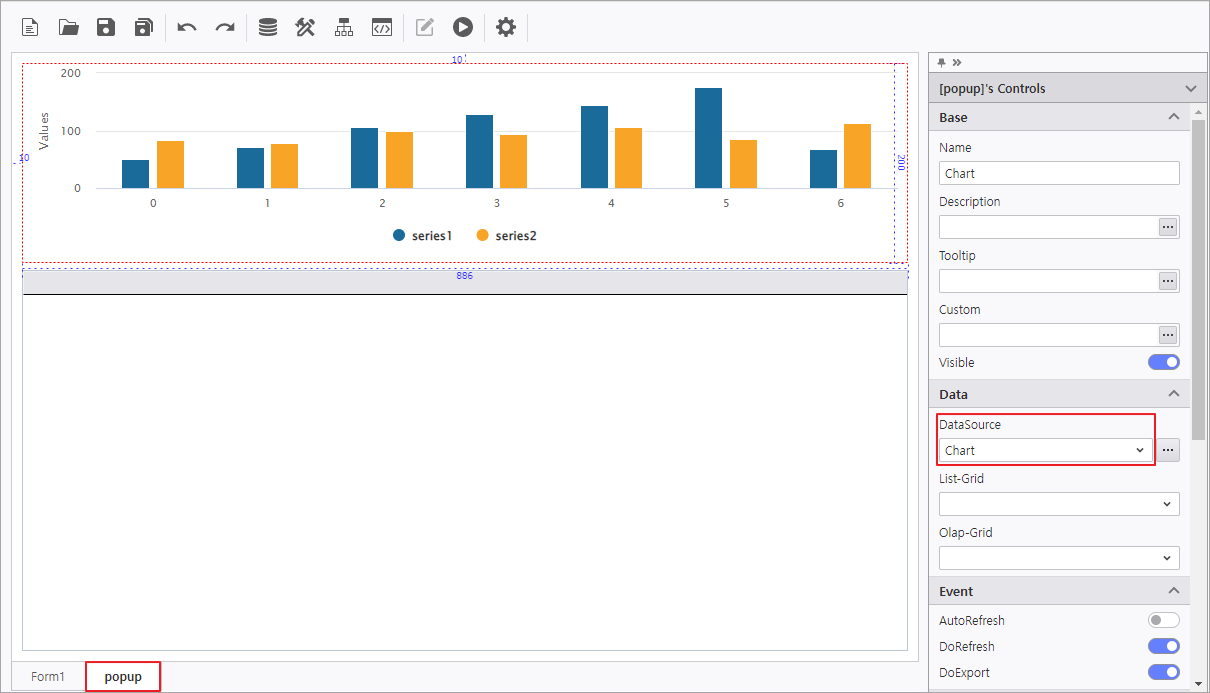

1. [popup]시트를 선택한 후 Chart 컨트롤에 데이터 셋을 연결합니다.
- DataSource : Chart

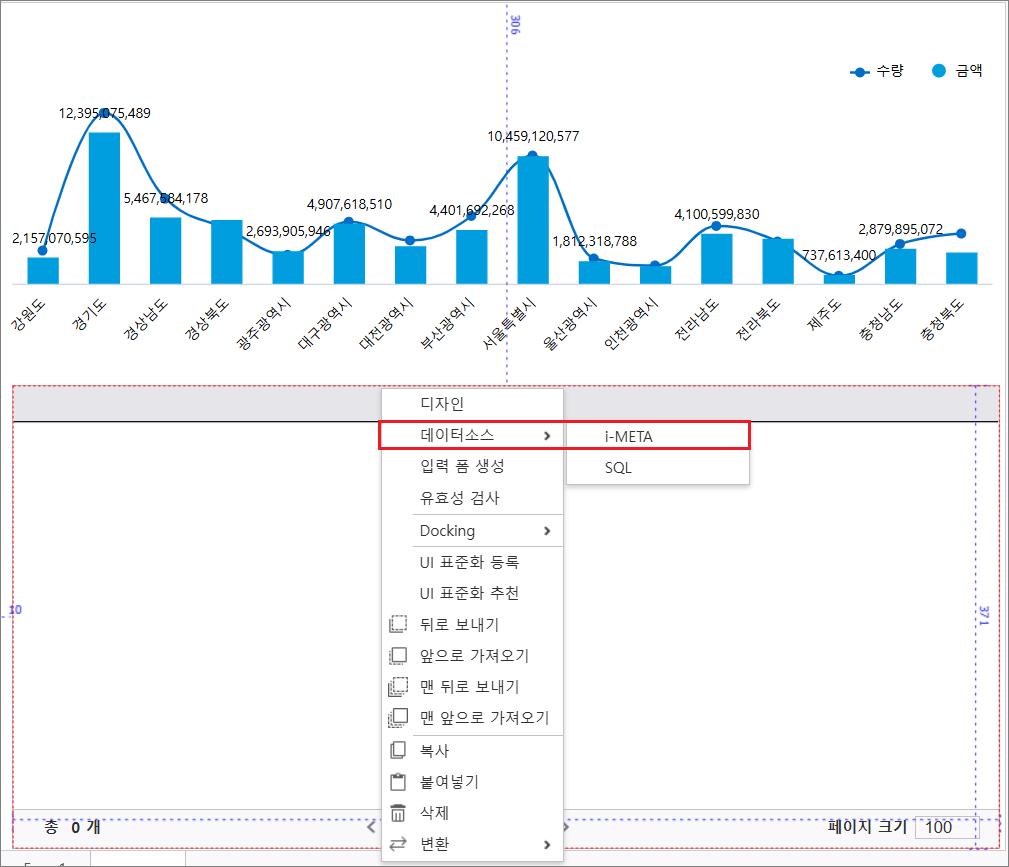

2. 하단 List Grid 컨트롤을 우 클릭하여 데이터소스 항목을 선택합니다.
- 경로 : 공용 폴더> PPDM > Sample > 3. i-META > 매출분석

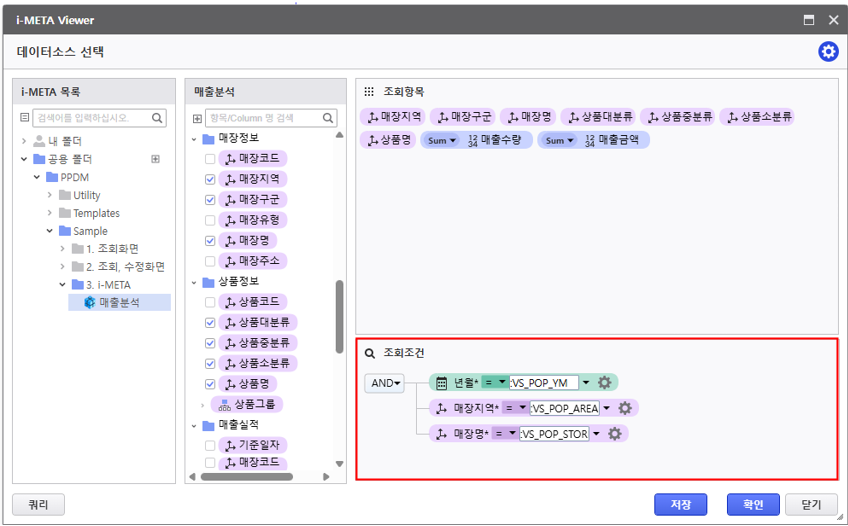

3. i-META File을 선택하여 필드를 배치한 후 조회조건 필드에 변수 편집기에 등록된 변수명을 입력합니다.
-년월 :VS_POP_YM
-매장지역 :VS_POP_AREA
-매장명 :VS_POP_STORE
4. [확인] 버튼을 눌러 데이터소스 선택 창을 닫은 후, Form1으로 이동하여 보고서가 정상적으로 작동하는지 확인합니다.
