Step 1. 조회 조건 설정하기

i-AUD 디자이너에서 조회 조건 컨트롤을 생성하여 데이터의 조회 조건을 설정합니다.

1.1 컨트롤 생성하기

1. 상단 메뉴 영역에서 UI Bot > Calendar, Label을 클릭해 컨트롤을 생성합니다.


1.2 컨트롤별 속성 설정

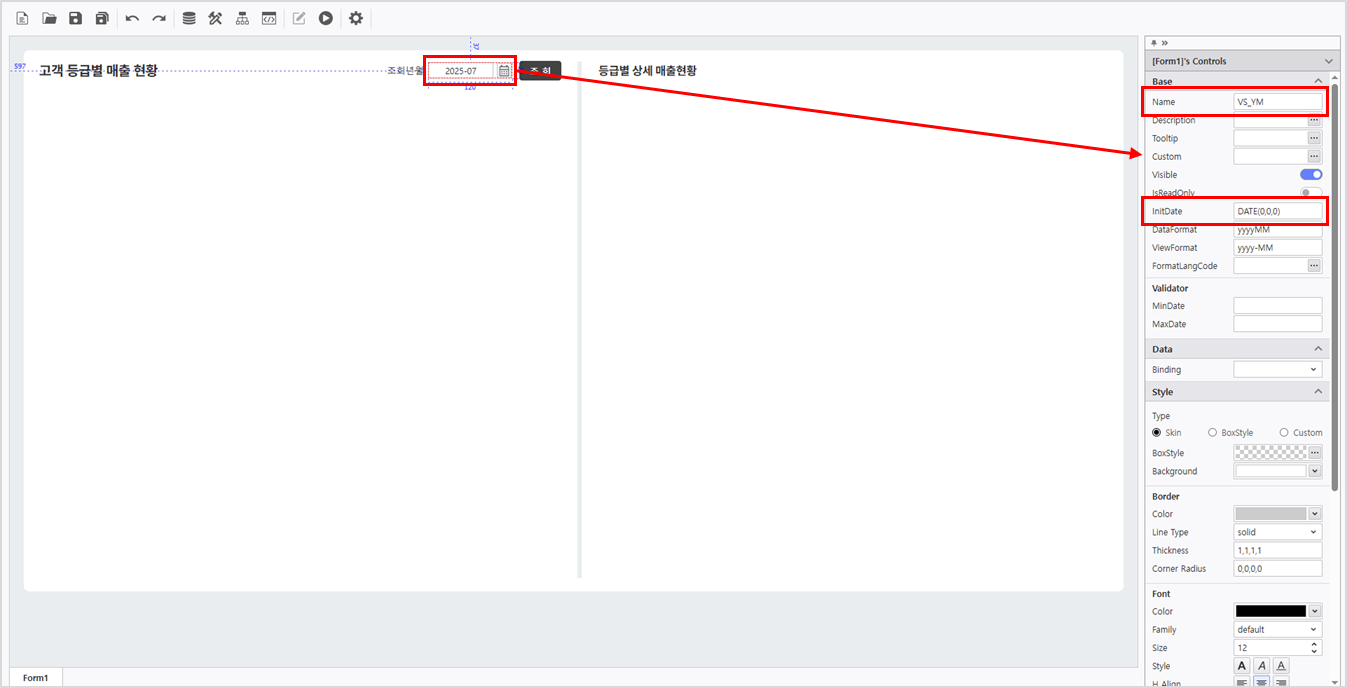

1. 우측 컨트롤 속성 편집 영역에서 다음과 같이 Calendar의 속성을 지정해줍니다.

   • Name : VS_YM
   • InitDate : Now() 또는 DATE(0,0,0)





   Calendar 속성 설정과 관련된 가이드를 참고하려면 하단의 여기로 이동하세요.







2. Label 컨트롤의 속성도 설정합니다.

   Name	Text
   Label	조회년월



Step 2. Chart와 OlapGrid 연결

제품별 매출현황을 나타낼 OlapGrid와 Chart를 생성하고 연결합니다.

2.1 OlapGrid 설정

1. OlapGrid 생성

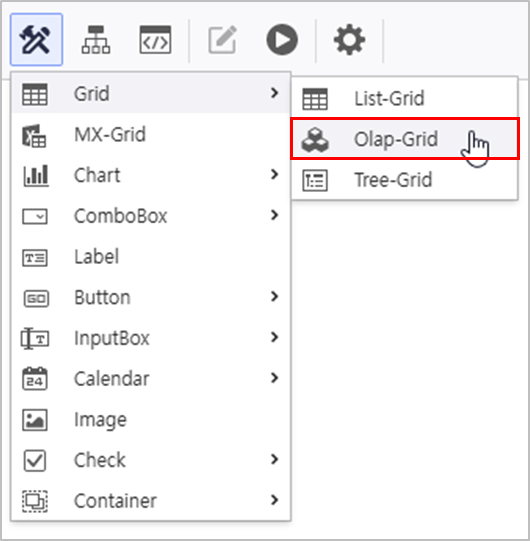

   • UI Bot > Grid > "Olap-Grid"

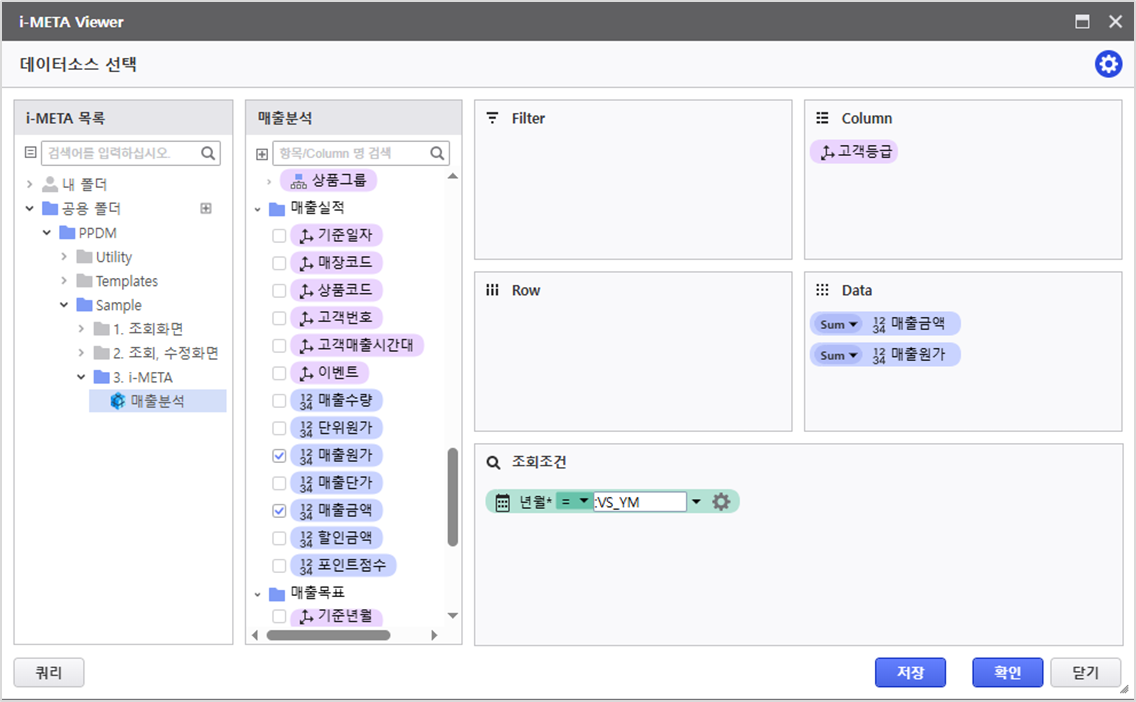

2. 매출분석 META 활용해 데이터 소스를 연결하고, AutoRefresh를 활성화 합니다.



   OlapGrid 우 클릭 > 데이터소스 > i-META > META 파일 선택 매출분석 경로 : PPDM > Sample > 3. i-META > "매출분석"

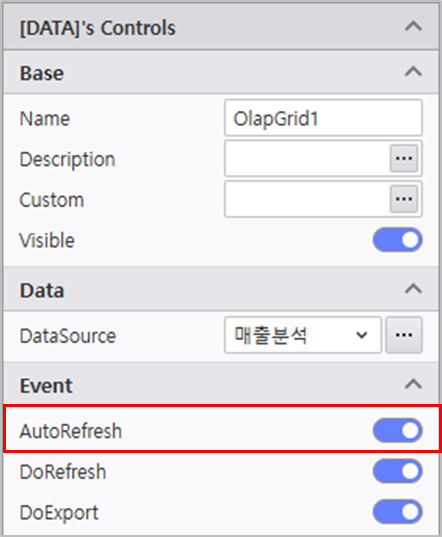

   OlapGrid의 우측 속성 창에서 AutoRefresh를 활성화합니다.




   조회 항목	조회 조건	변수
   Column : [고객등급] Data : [매출원가, 매출금액]	[년월]	:VS_YM

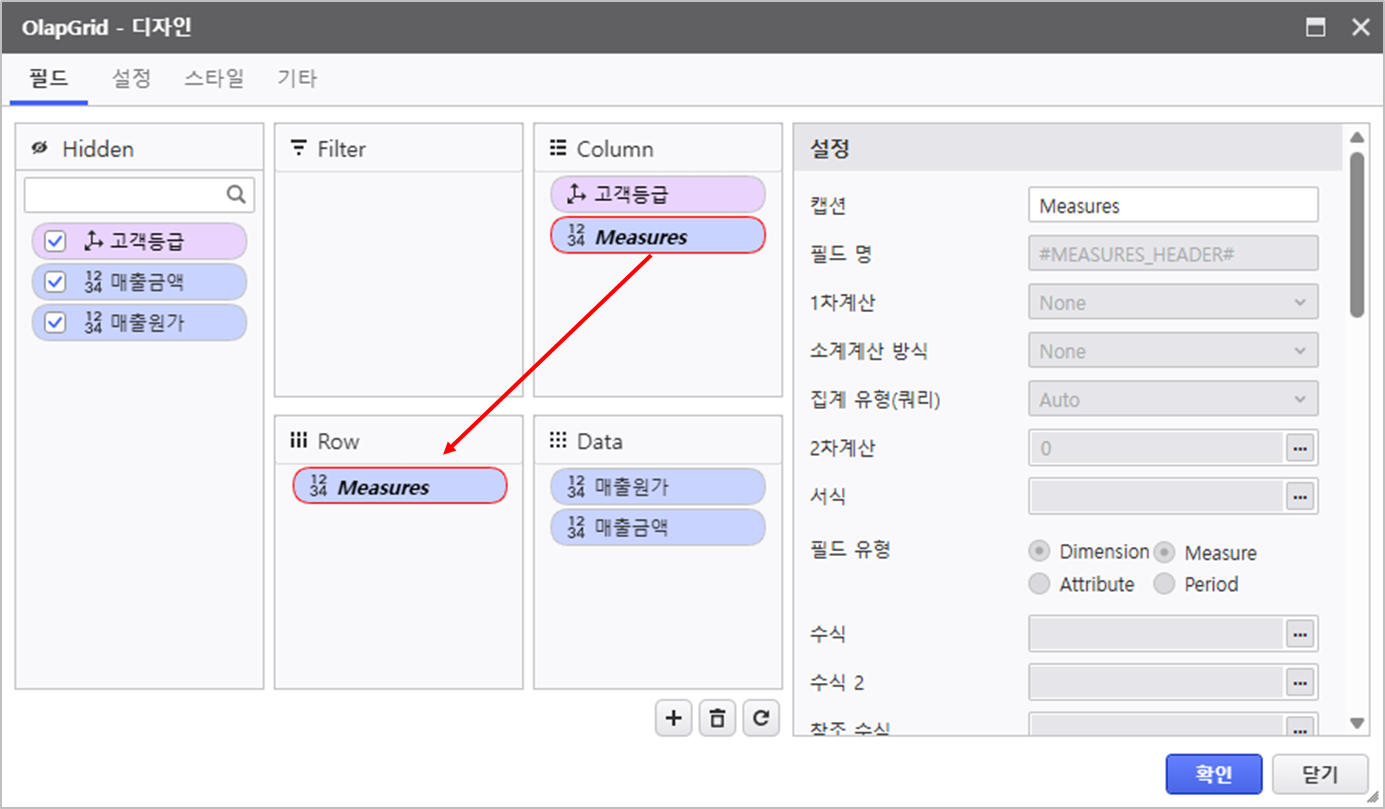

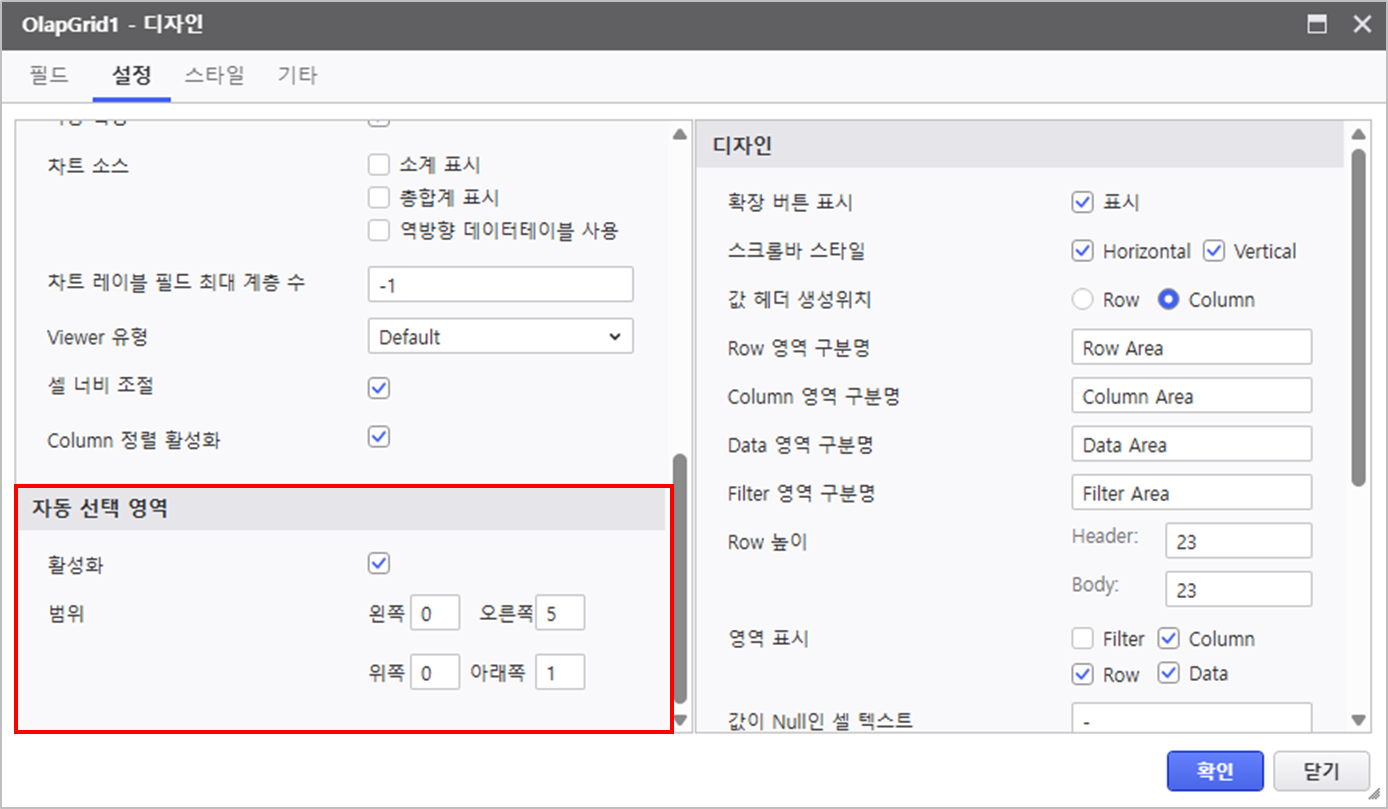

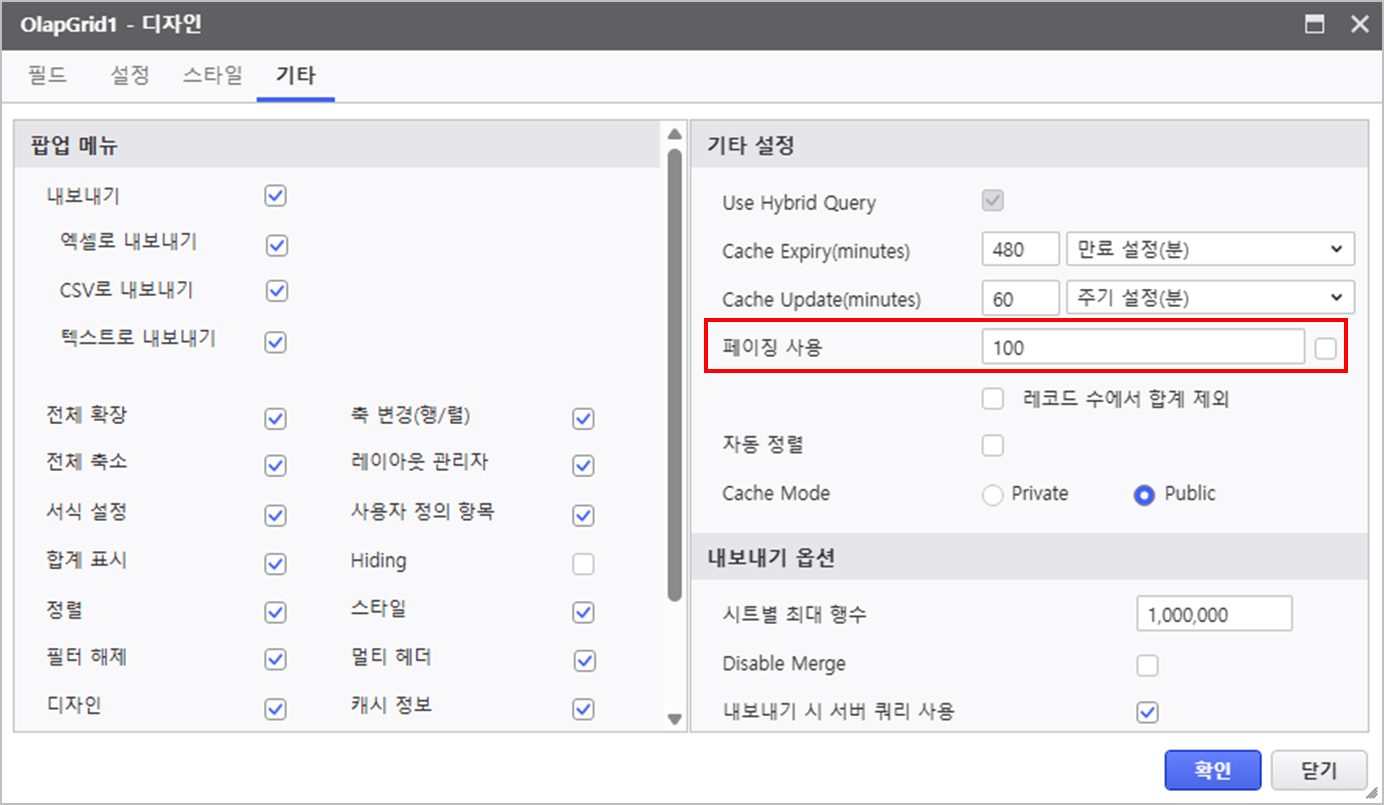

3. 우 클릭하여 디자인 메뉴를 실행한 후 디자인 속성을 변경합니다.

   필드	설정	기타
   [Measures] 필드 위치 변경 : Column > Row	자동 선택 영역 활성화 범위 : 오른쪽 5, 아래쪽 1	페이징 사용 비활성화










   [Measures] 필드 위치 변경 : Column > Row 자동 선택 영역 비활성화 페이징 사용 비활성화




2.2 Chart 설정

1. Chart 컨트롤 생성

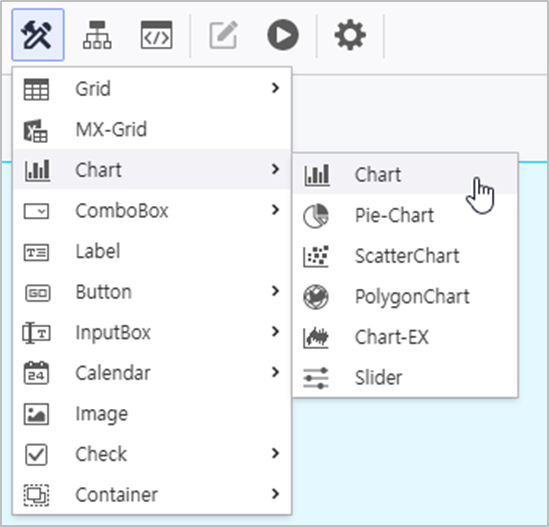

   • UI Bot > Chart > Chart 생성

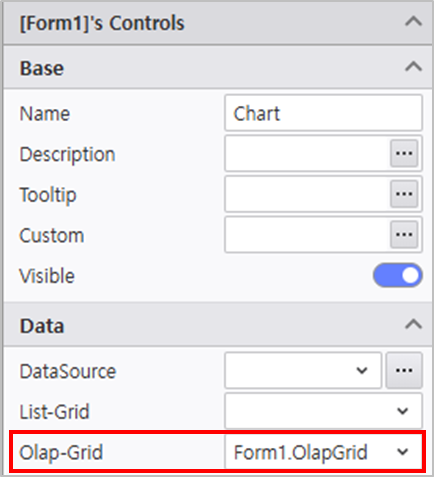

2. 우측 속성 메뉴에서 Chart 속성을 설정합니다.

   • Olap-Grid : Form1.OlapGrid





3. 디자인 메뉴를 클릭하여 디자인 속성을 변경합니다.


   기본	계열	축	범례
   데이터 레이블 : Value	[매출원가] > 차트 유형 : 곡선형 [매출원가] 축 : Y2 [매출원가] > 기타 > 레이블정렬 : TopCenter [매출금액] > 기타 > 레이블정렬 : BottomCenter	Y1축 : 표시 비활성화 X축 > 디자인 : 주 눈금선 두께 0	위치 : Top, Right 방향 : Horizontal




4. 보고서가 정상적으로 동작하는지 확인합니다.


Step 3. ListGrid 설정

상세 매출현황을 나타낼 ListGirid를 설정합니다.

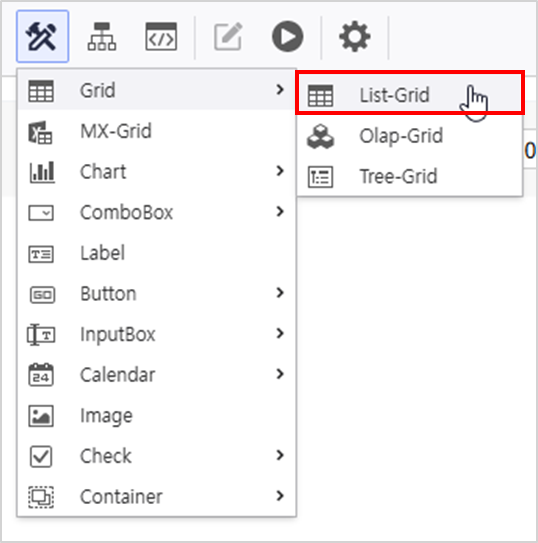

1. UI Bot > Grid > ListGrid를 생성합니다.

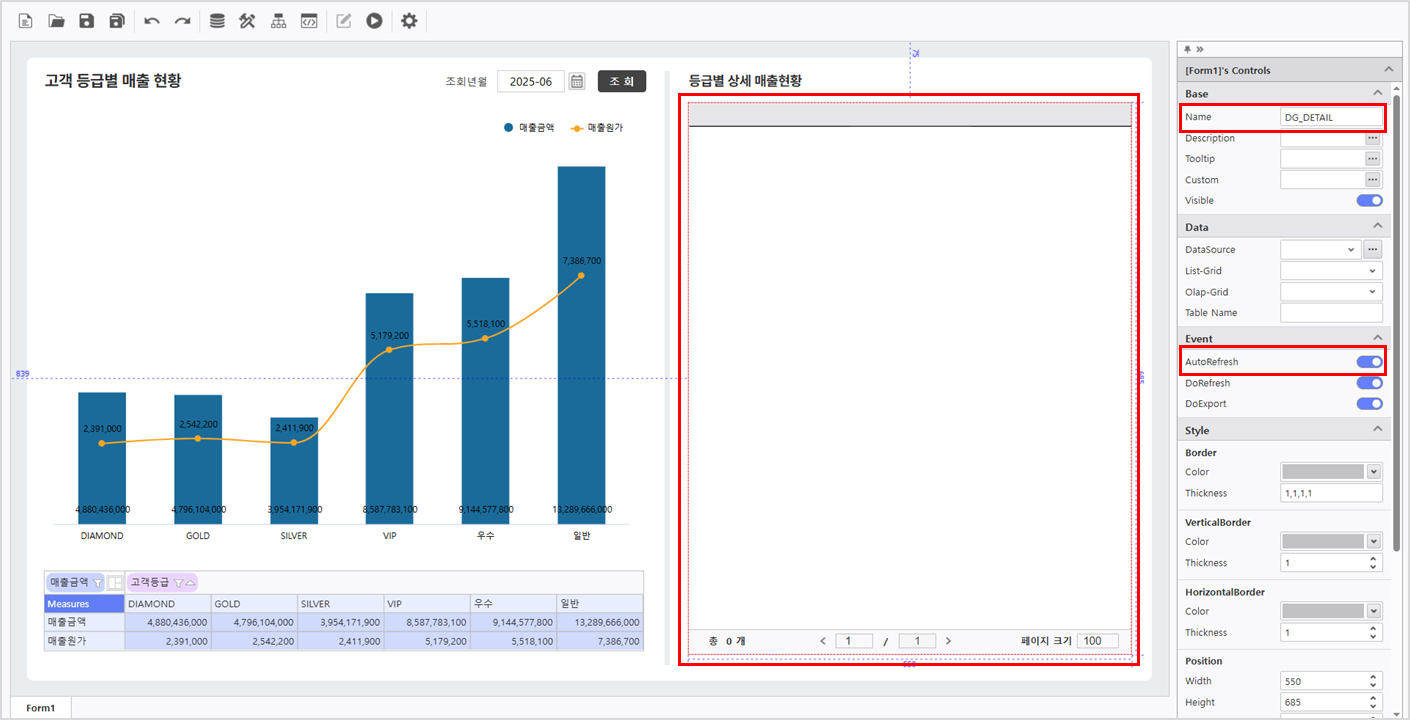

2. ListGrid의 속성을 설정합니다.

   • Name : DG_DETAIL
   • AutoRefresh : 활성화

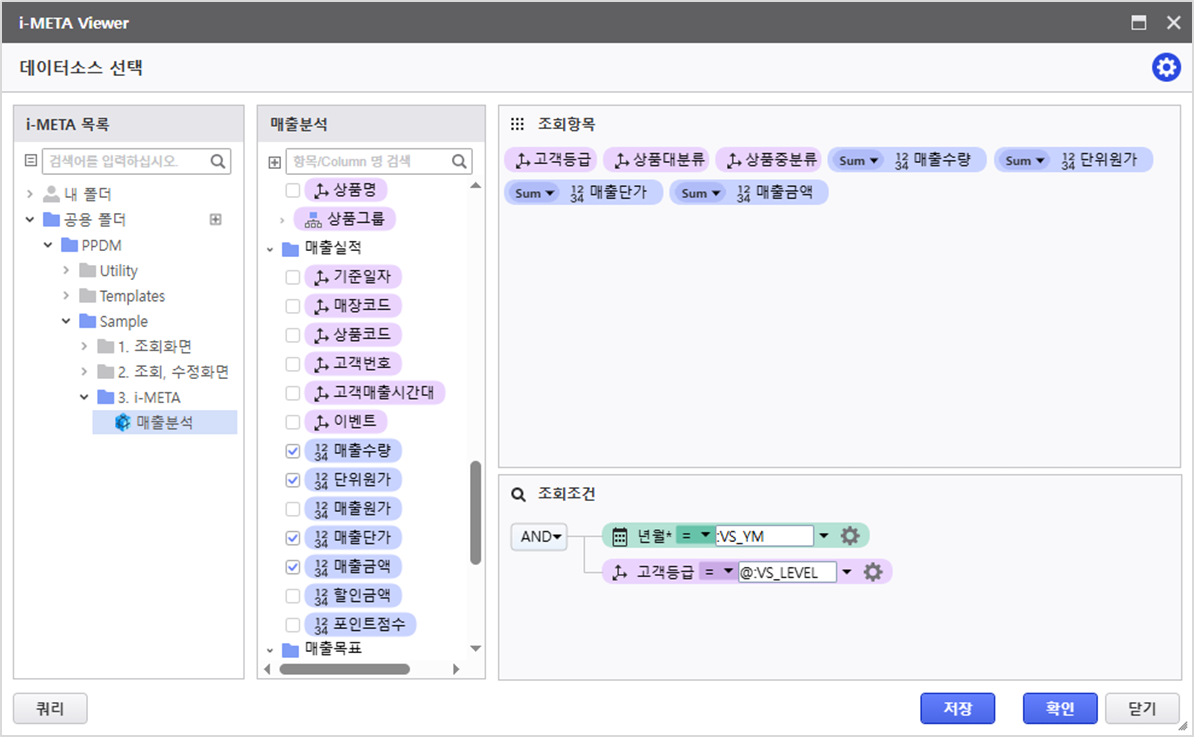

3. 매출분석 META 활용해 데이터 소스를 연결하고, AutoRefresh를 활성화 합니다.

   조회항목	조회조건	변수
   [고객등급, 상품대분류, 상품중분류, 매출수량, 단위원가, 매출단가, 매출금액]	[년월]	:VS_YM
   	[고객등급]	@:VS_LEVEL



   AUD플랫폼의 변수와 관련된 가이드를 확인하고 싶다면 여기를 클릭하세요 VS_YM : Calendar 컨트롤의 날짜 값을 기준으로 조회하기 위해 사용하는 변수 VS_LEVEL : [고객등급] 데이터를 기준으로 ListGrid 값을 조회하기 위한 변수 Step 5. Script Editor에서 활용







4. 디자인 메뉴를 클릭하여 디자인 속성을 변경합니다.

   설정 > 기본	설정 > Group
   헤더보기 > Row : 비활성화	그룹 : [고객등급, 상품대분류, 상품중분류] 소계 위치 : Top 총합계 위치 : Top







5. 보고서가 정상적으로 작동하는지 확인합니다.





Step 4. Process Bot 활용

Chart 디자인 효과와 보고서 갱신을 위한 모듈을 설정합니다

4.1 Chart 그라데이션 효과 적용 모듈 설정

1. 상단 아이콘에서 Process Bot 아이콘을 클릭합니다.

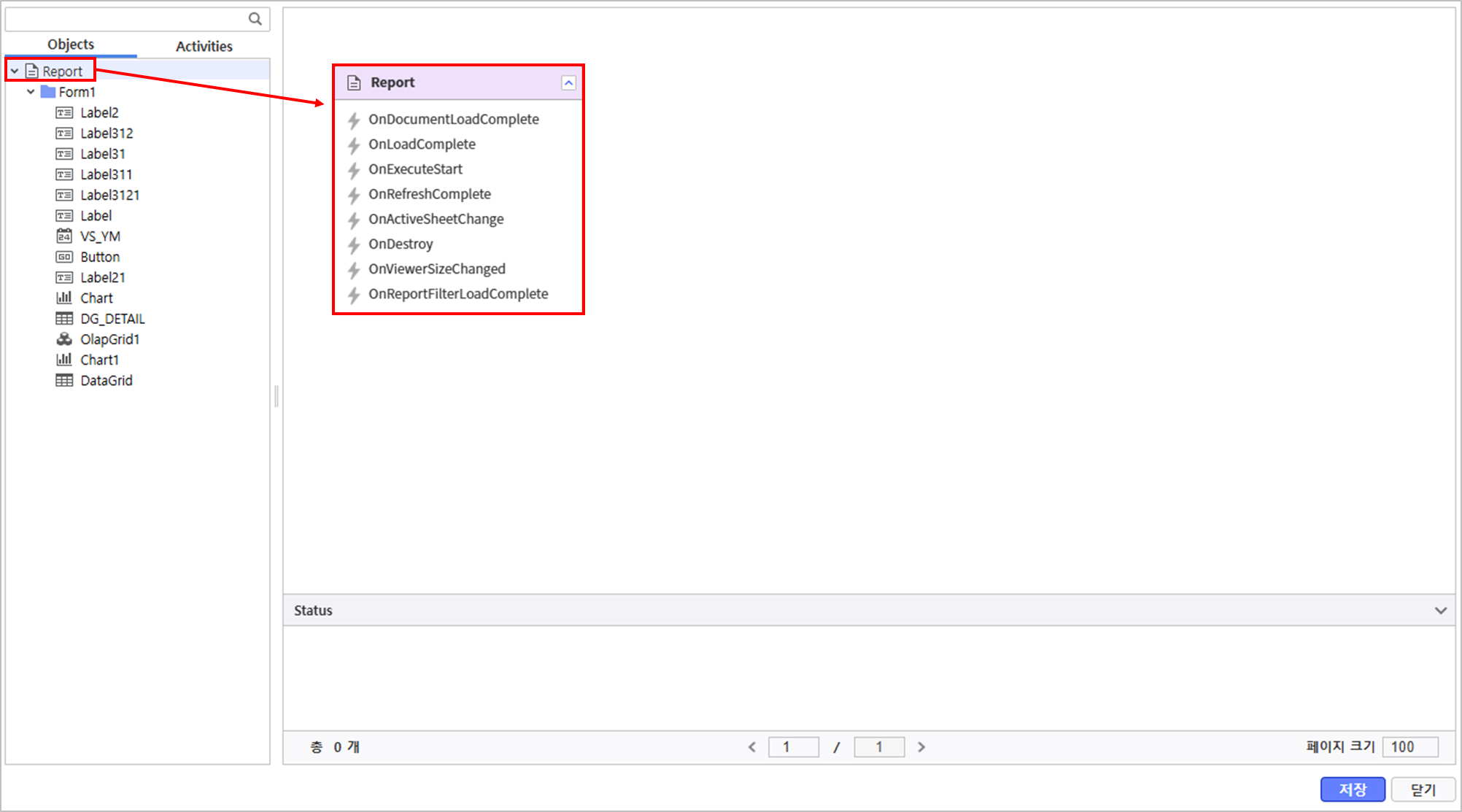

2. Object 탭에서 Report를 더블 클릭해서 배치합니다.

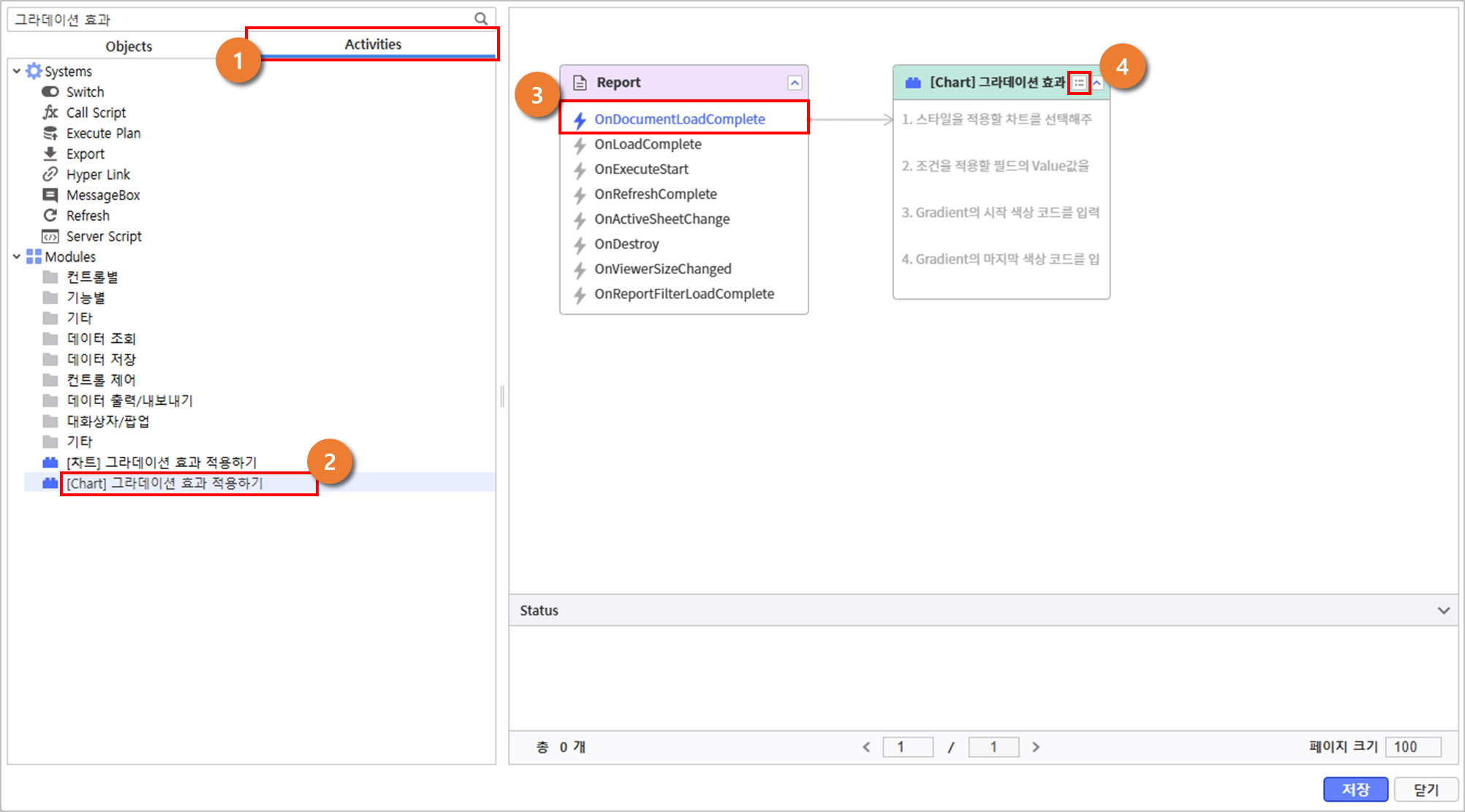

3. Chart의 그라데이션 효과를 설정하는 모듈을 불러오고, Report의 OnDocumentLoadComplete 이벤트와 연결한 뒤
   파라미터 설정을 위해 4번 아이콘을 클릭합니다.


   • 모듈 이름 : "[Chart] 그라데이션 효과 적용하기"

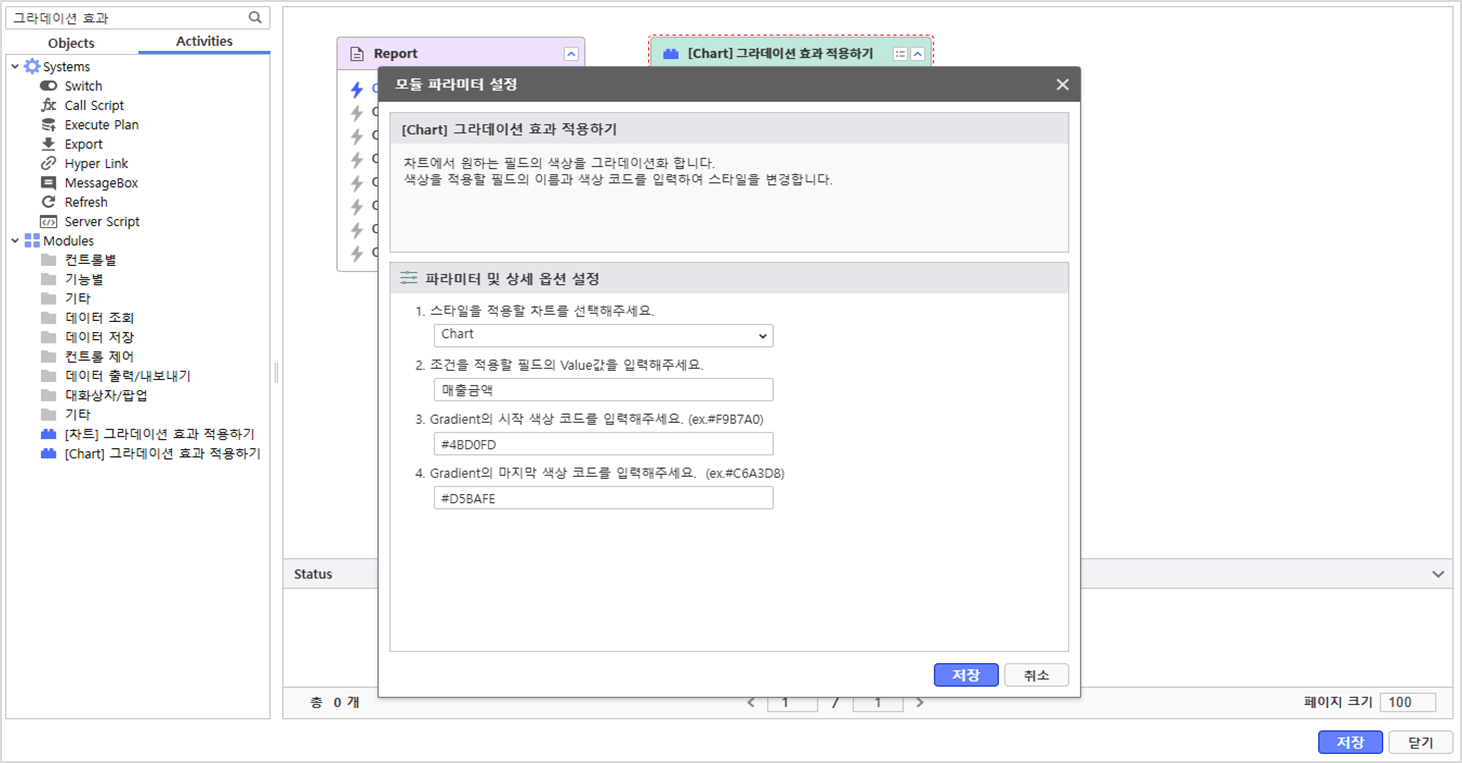

4. 다음과 같이 모듈의 각 파라미터를 설정하고 저장 버튼을 누릅니다.

   • 스타일 적용할 대상 차트 : Chart
   • 조건을 적용할 필드의 Value : 매출금액
   • Gradient 시작 색상 코드 값 : #4BD0FD
   • Gradient 마지막 색상 코드 값 : #D5BAFE





4.2 조회 버튼 Refresh 모듈 설정

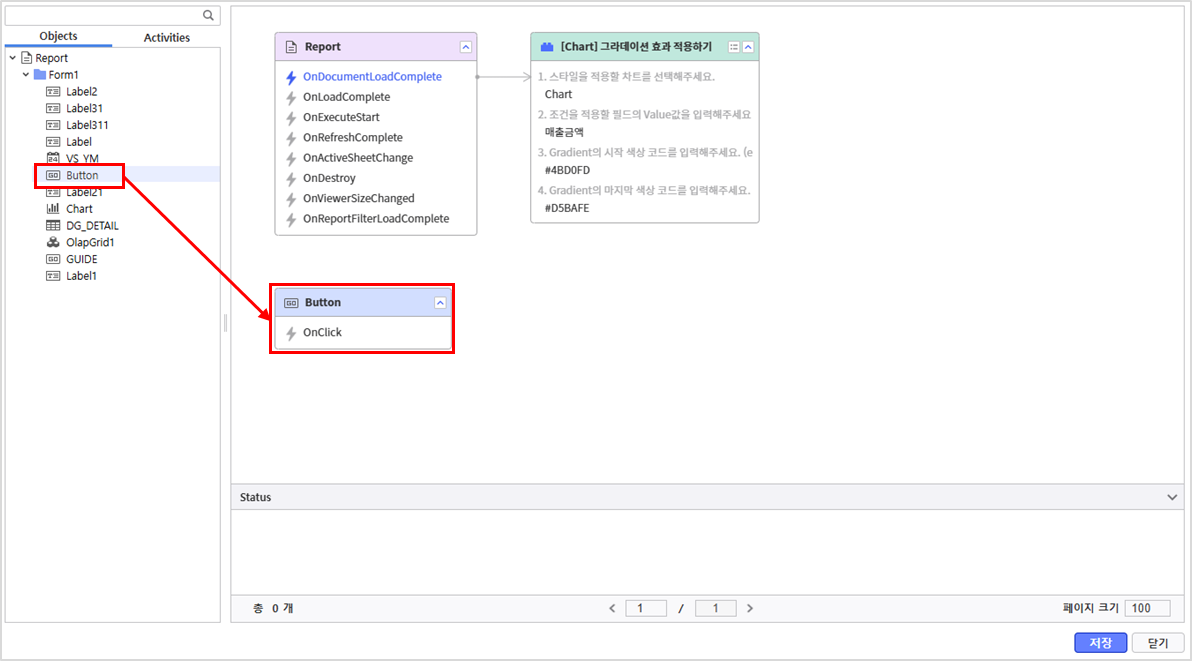

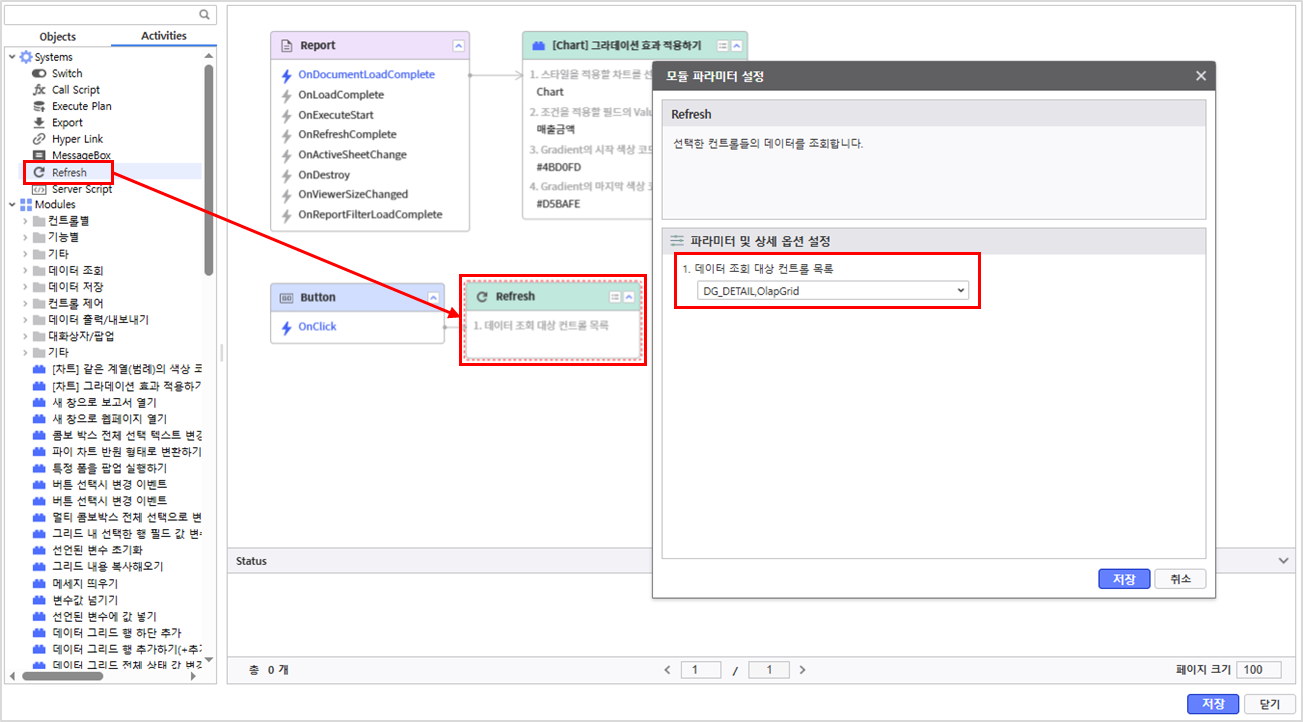

1. Process Bot > Object 탭에서 Button을 선택하여 배치합니다.



2. Activities 탭에서 시스템 모듈인 Refresh를 선택하여 Button의 OnClick 이벤트와 연결하고, 조회 대상 파라미터를 설정합니다.

   • 조회 대상 컨트롤 목록 : OlapGrid, DG_DETAIL





Step 5. Script Editor 활용

5.1 변수 초기화 스크립트 작성

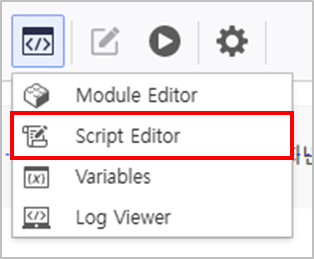

1. 보고서 상단 메뉴에서 편집그룹 > Script Editor를 클릭합니다.

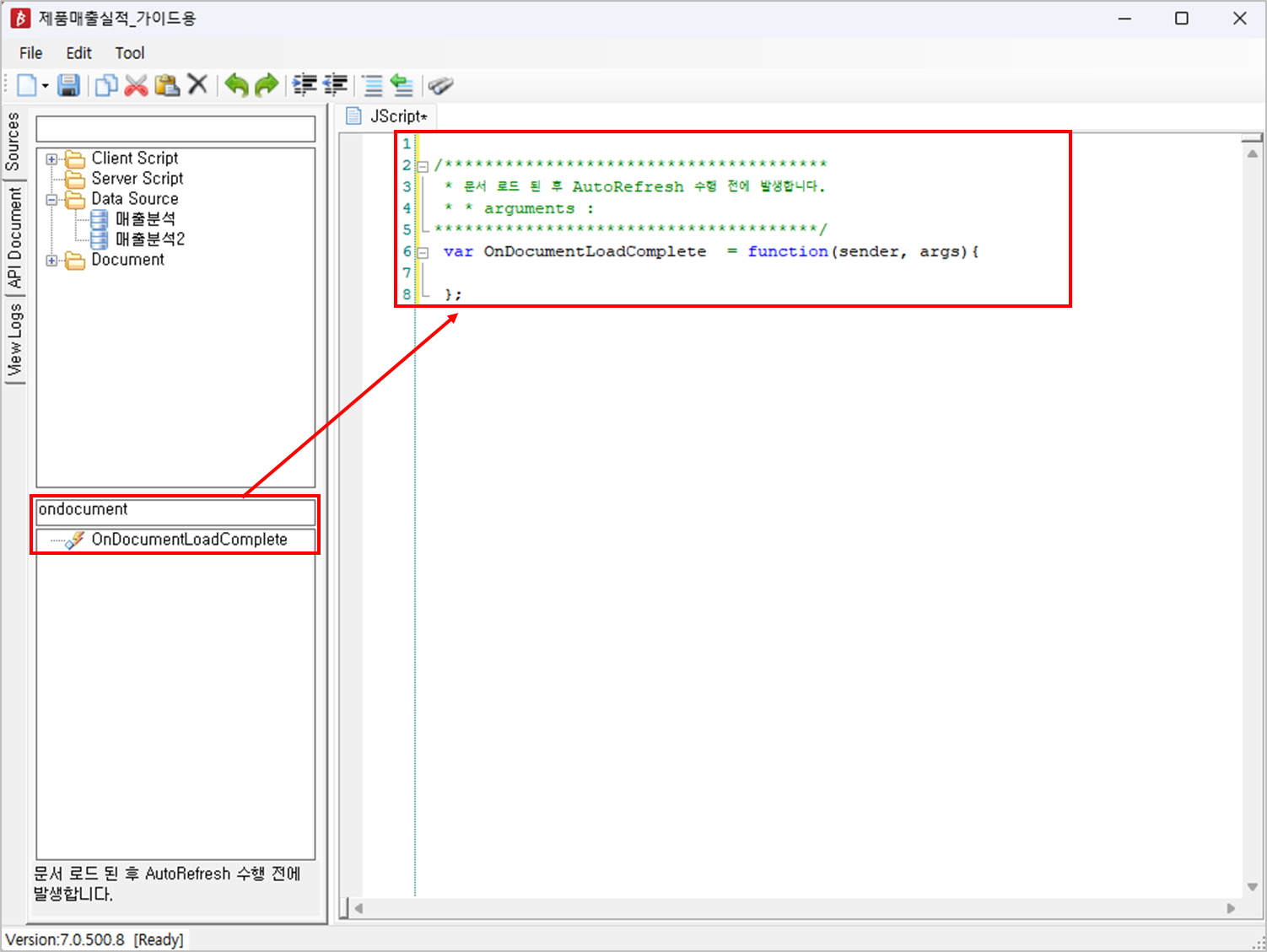

2. 사용할 API를 검색하여 더블 클릭합니다.

   • 사용할 API  : OnDocumentLoadComplete

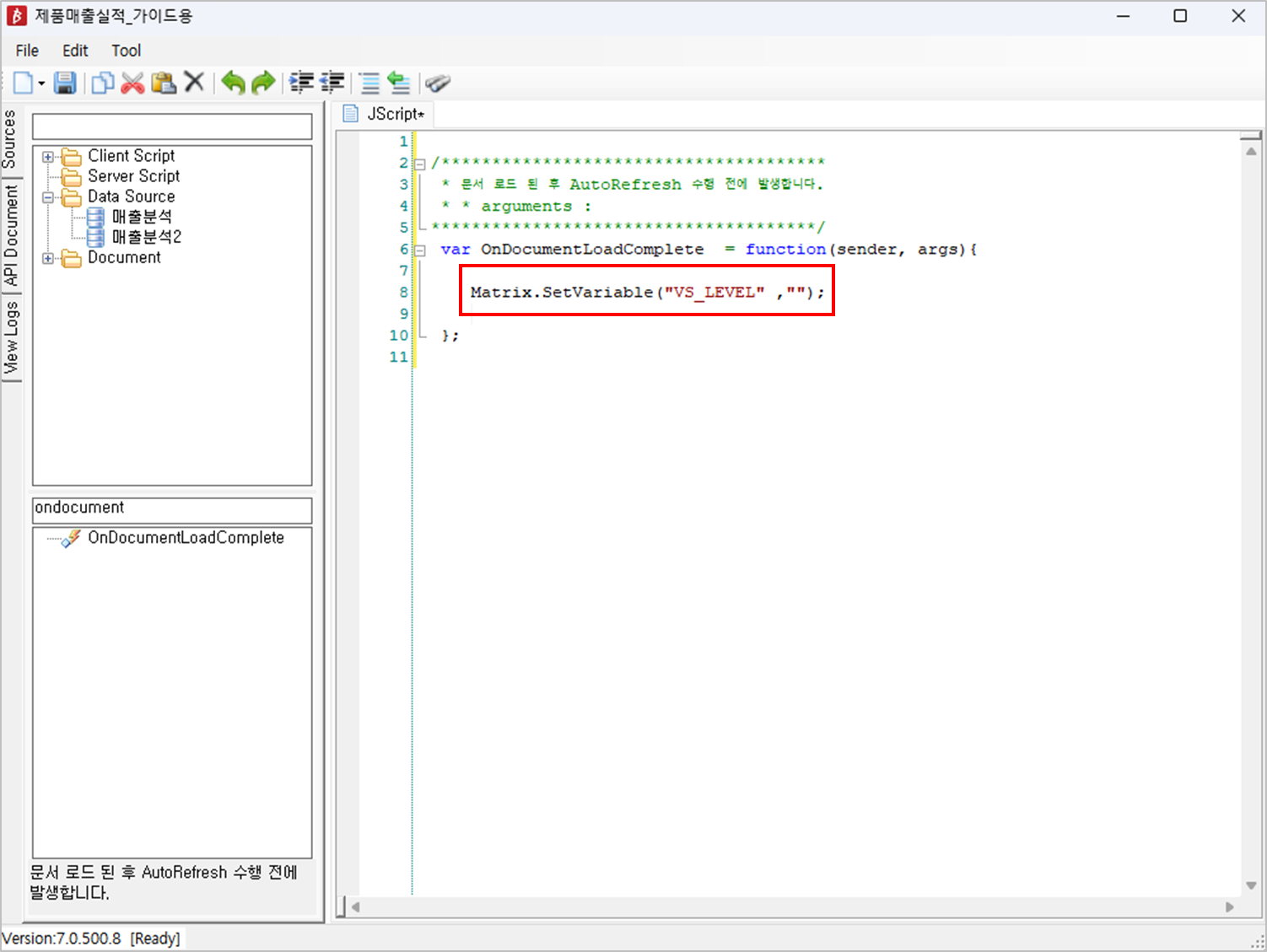

3. 변수 초기화를 위한 스크립트를 다음과 같이 작성합니다.





   Matrix.SetVariable("VS_LEVEL", "");





5.2 Chart 클릭 시 DataGrid 갱신 스크립트 작성

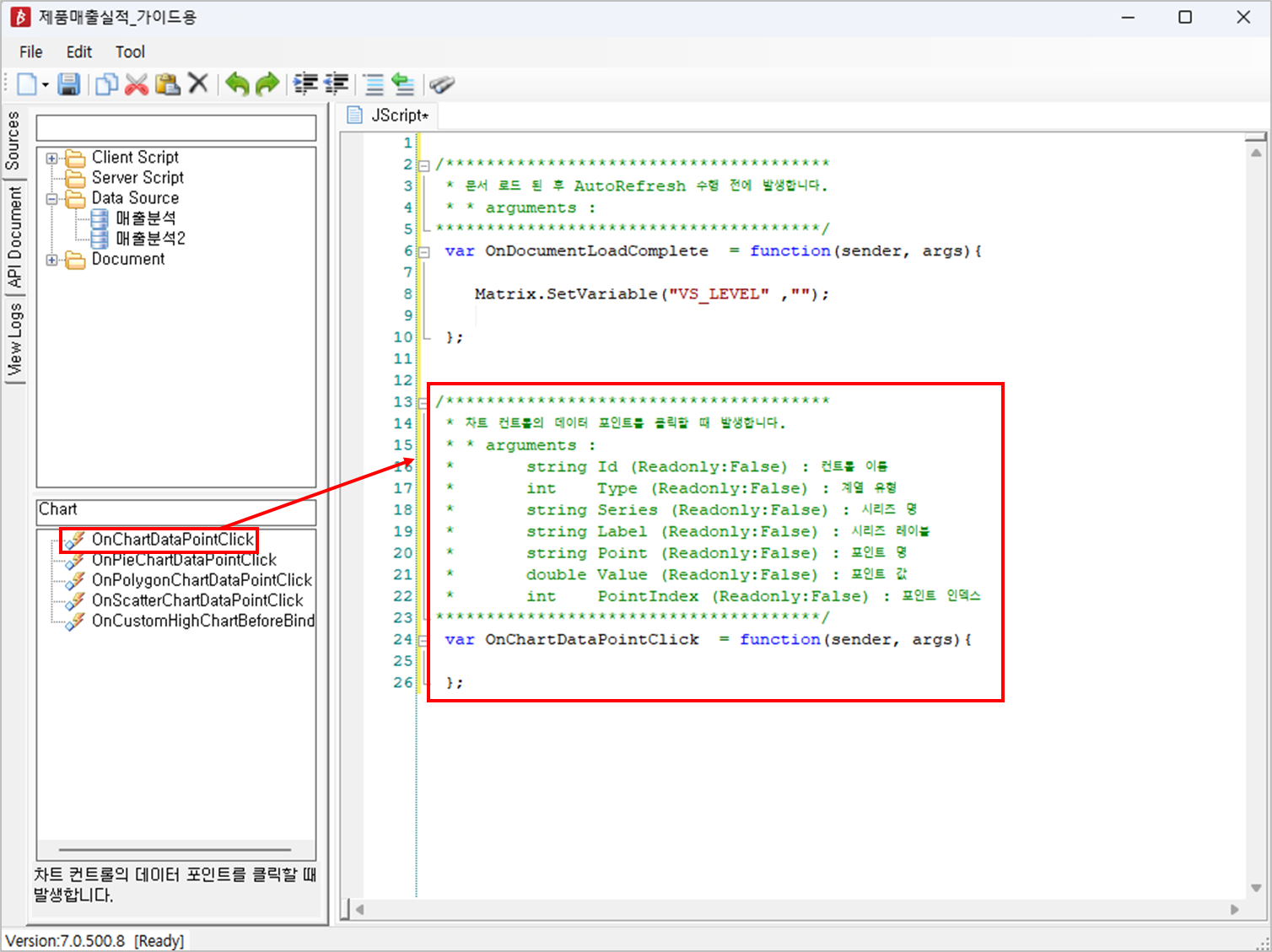

1. 사용할 API를 검색하여 더블 클릭합니다.

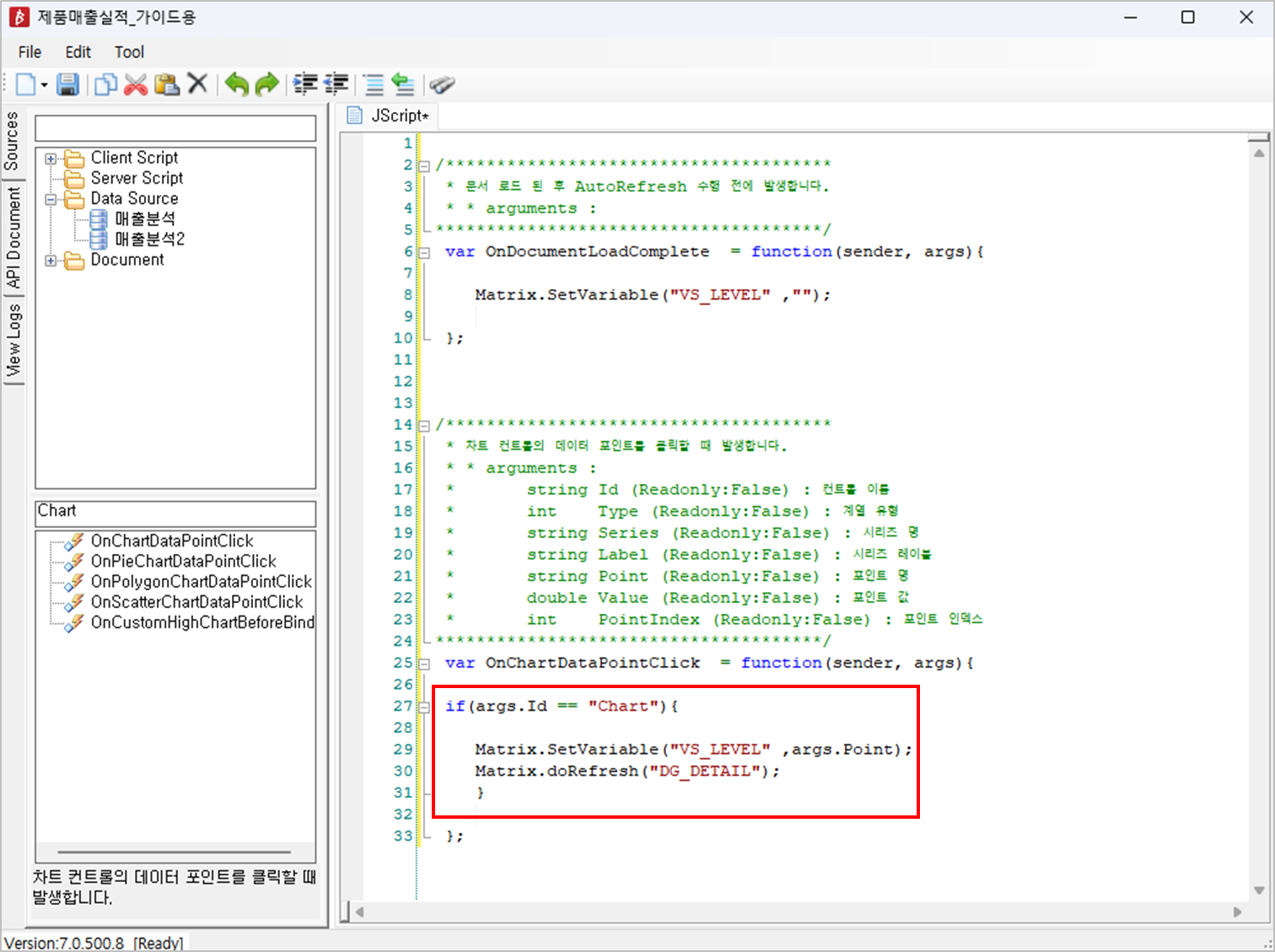

2. Chart 클릭 시에 발생할 이벤트에 대한 스크립트를 작성합니다.





   if(args.Id == "Chart"){ Matrix.SetVariable("VS_LEVEL" ,args.Point); Matrix.doRefresh("DG_DETAIL"); }

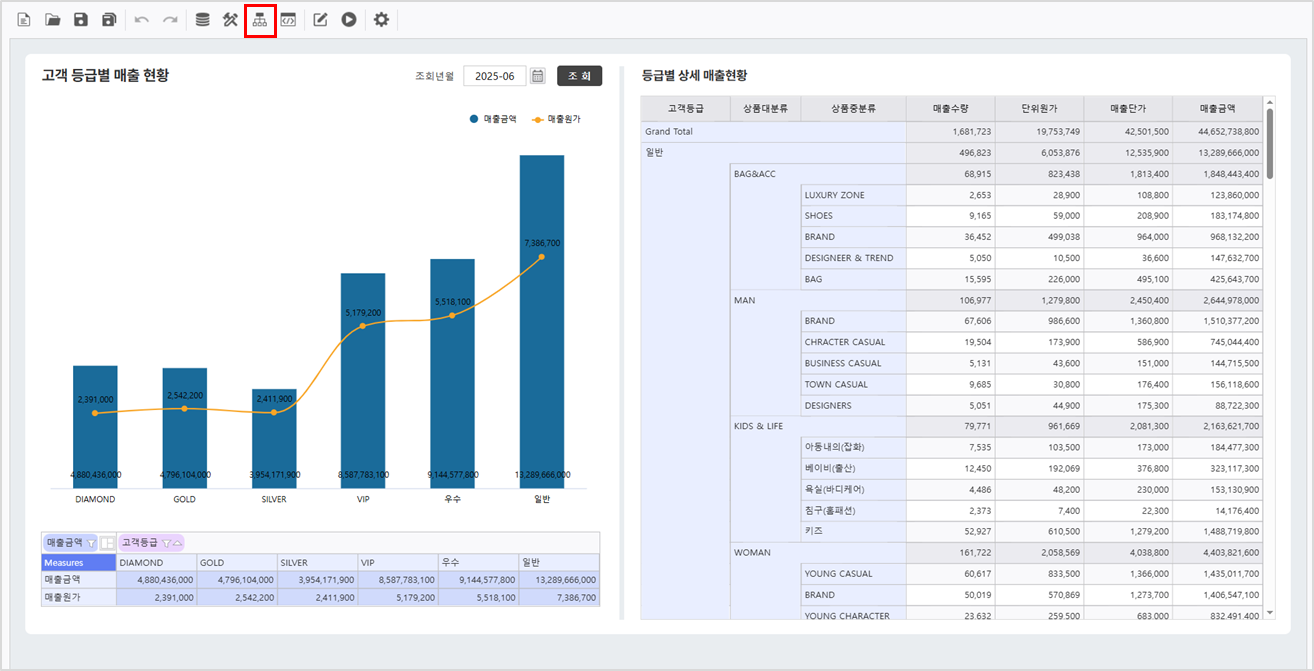

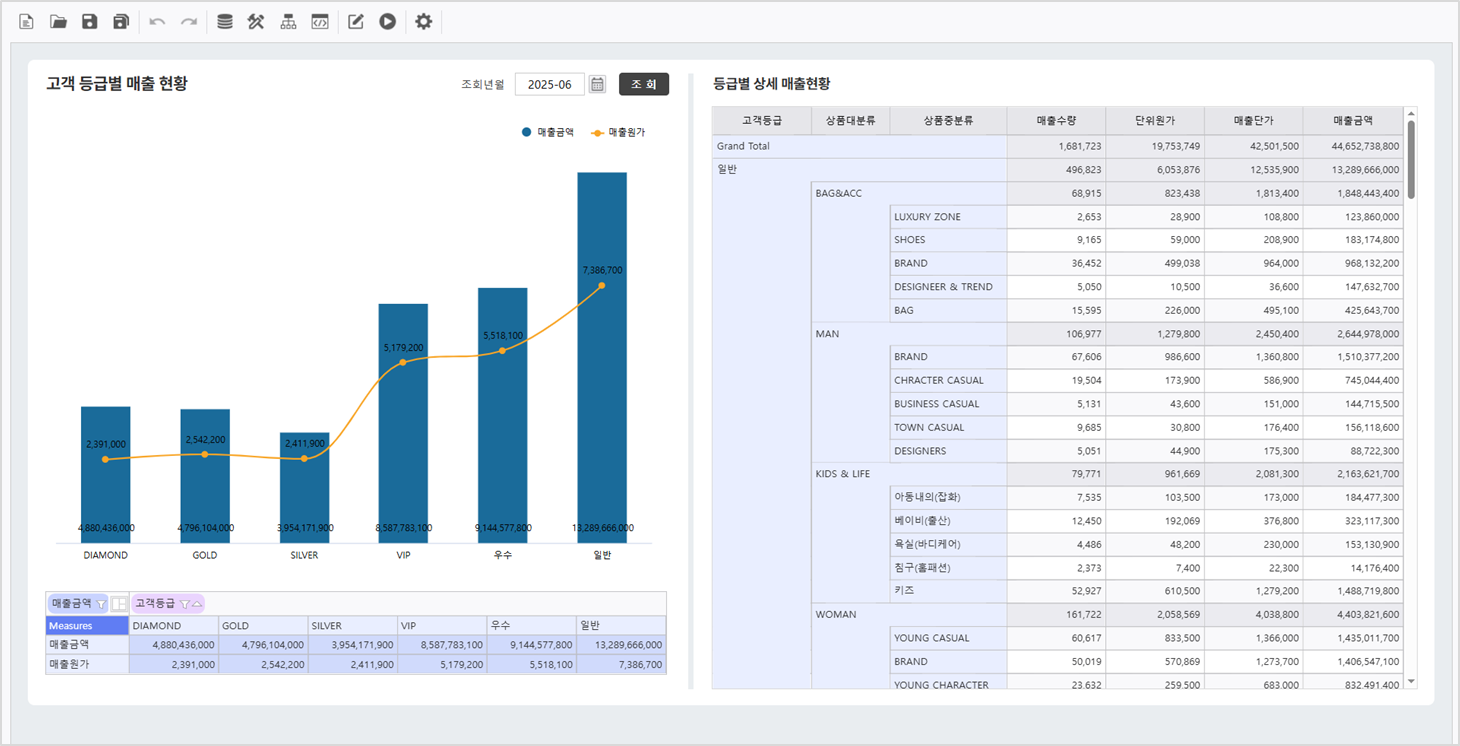

보고서가 정상적으로 동작하는지 확인합니다.
