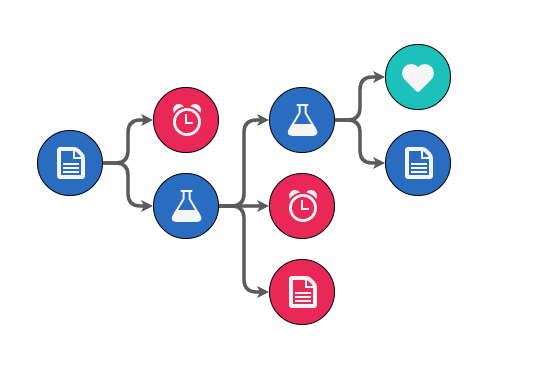

- 실행 경로 : [i-AUD Designer > UI Bot > Add-In 컨트롤 생성 > 우측 PropertyGrid 의 "Class" 속성을 "TreeLayout" 으로 변경]
- 사용 방법
- i-AUD Designer > UI Bot > Add-In 컨트롤 생성 > 우측 PropertyGrid 의 "Class" 속성을 "TreeLayout" 으로 변경 ( 기본 컨트롤 생성 )

- Node, Link 관련 DataSet 생성
- Network TreeLayout 컨트롤을 구성하는 Node, Link 에 대한 DataSet 이 1개씩 필요
- Node 에 대한 DataSet 은 아래와 같은 구조의 컬럼을 가져야 한다.
- 필수항목 : KEY, DEPTH
- KEY 는 고유값으로 구성해야 한다.
- DEPTH 는 왼쪽을 기준으로 DEPTH 가 0 을 의미하고, 오른쪽으로 갈수록 DEPTH 가 높아지는것을 의미한다.
- CAPTION 이 빈 값인 경우, KEY 를 CAPTION 으로 표시.
- Node 에 이미지를 표현하고 싶은 경우, "ICON" 컬럼명으로 설정하면 된다. ( 이미지는 반드시 base64 데이터 이미지로 설정해야 한다 )
- 컬럼의 이름은 동일하지 않아도 가능하다.
- 옵션을 통해, 특정 컬럼을 KEY, VALUE 등에 적용하도록 하는 기능을 지원하고 있다. ( ※ 명시하지 않으면, KEY, VALUE 라는 이름의 컬럼을 찾음 )

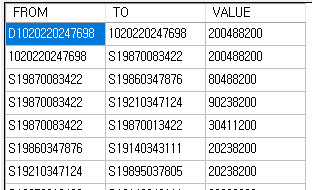

- Link 에 대한 DataSet 은 아래와 같은 구조의 컬럼을 가져야 한다.
- 필수항목 : FROM, TO, VALUE
- FROM : 보내는 Node KEY
- TO : 받는 Node KEY
- 컬럼의 이름은 동일하지 않아도 가능하다.
- 옵션을 통해, 특정 컬럼을 KEY, VALUE 등에 적용하도록 하는 기능을 지원하고 있다. ( ※ 명시하지 않으면, KEY, VALUE 라는 이름의 컬럼을 찾음 )
- DataSet 연결 및 컨트롤 실행
- Script 에서 [TreeLayout] Class 불러오기
- OnLoadComplete 이벤트에서 아래와 같이 Add-In 컨트롤의 API 를 통해 TreeLayout Class 를 불러오기
| 코드 블럭 |
|---|
| language | js |
|---|
| theme | FadeToGrey |
|---|
| firstline | 1 |
|---|
| title | Example code |
|---|
| linenumbers | true |
|---|
| /**************************************
* 문서가 로드되고 AutoRefresh가 완료되는 시점에 발생합니다.
* * arguments :
* bool Success (Readonly:False) : 성공여부
* string Message (Readonly:False) : 에러 메시지
**************************************/
var OnLoadComplete = function(sender, args){
var AddIn = Matrix.getObject("AddIn");
var TreeLayoutClass = AddIn.getScriptClass("TreeLayout");
} |

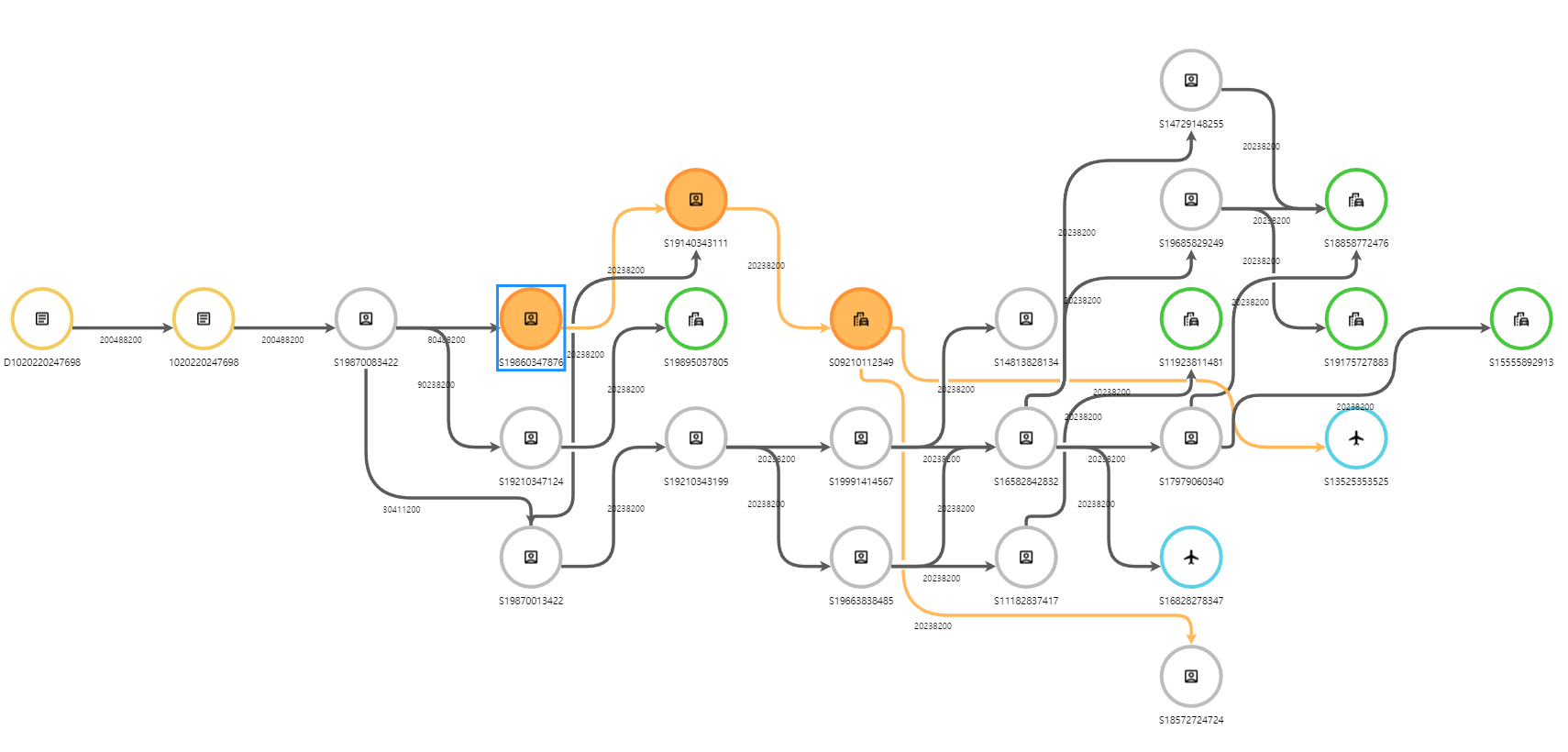

TreeLayout 컨트롤에서 사용할 Node, Link DataSet 연결 후, 컨트롤의 Update 함수 호출
| 코드 블럭 |
|---|
| language | js |
|---|
| theme | FadeToGrey |
|---|
| firstline | 1 |
|---|
| title | Example code |
|---|
| linenumbers | true |
|---|
| TreeLayout.NodeDataSet = [Node DataSet Object];
TreeLayout.LinkDataSet = [Link DataSet Object];
TreeLayout.Update(); // Network 컨트롤 Update |
세부 기능 명 | 내용 |
|---|
| UseNodeCaption | - Node 에 대한 캡션 표시 여부 설정
- Boolean ( Default : true )
| | UseLinkCaption | - Link 에 대한 캡션 표시 여부 설정
- Boolean ( Default : false )
| | NodeBorderWidth | - Node 의 테두리 굵기 설정
- Integer ( Default : 1 )
| | HighlightedBgColor | - Node 가 선택된 상태의 배경색 설정
- String ( Default : #FFB85A )
| | HighlightedBorderColor | - Node 가 선택된 상태의 테두리 색상 설정
- String ( Default : #FF9436 )
| | OnClick | - Node 를 클릭했을 때, 동작할 함수를 설정
- Function ( Default : undefined )
- arguments : ( s: TreeLayout, args: {type: 'Node' | 'Link', selectObject: go.Part | NullOrUndefined, subNodes: INamedDictionary | NullOrUndefined} )
- s: TreeLayout
- type: 선택한 대상의 유형을 의미 ( 빈 영역을 선택 시, 'Node' 로 반환 )
- selectObject : 선택한 객체를 의미 ( Node, Link / 빈 영역의 경우, undefined )
- subNodes : 선택한 객체의 하위 노드 목록 ( 선택한 대상도 포함 / Link 의 경우, FROM - TO 에 해당하는 노드 목록 반환 )
|
| 참고사항 |
|---|
| - Node 의 DataSet 에서 DEPTH 에 대한 값이 undefined 이면, 0 으로 인식하면서, 가장 앞(왼쪽) 에 배치된다.
- Script 를 통해 Node 에 대한 색상을 변경 후 다시 기본값으로 설정하고자 한다면, 해당 속성 값을 명시적으로 'undefined' 로 설정해야한다. ( HighlightedBgColor, HighlightedBorderColor )
|
